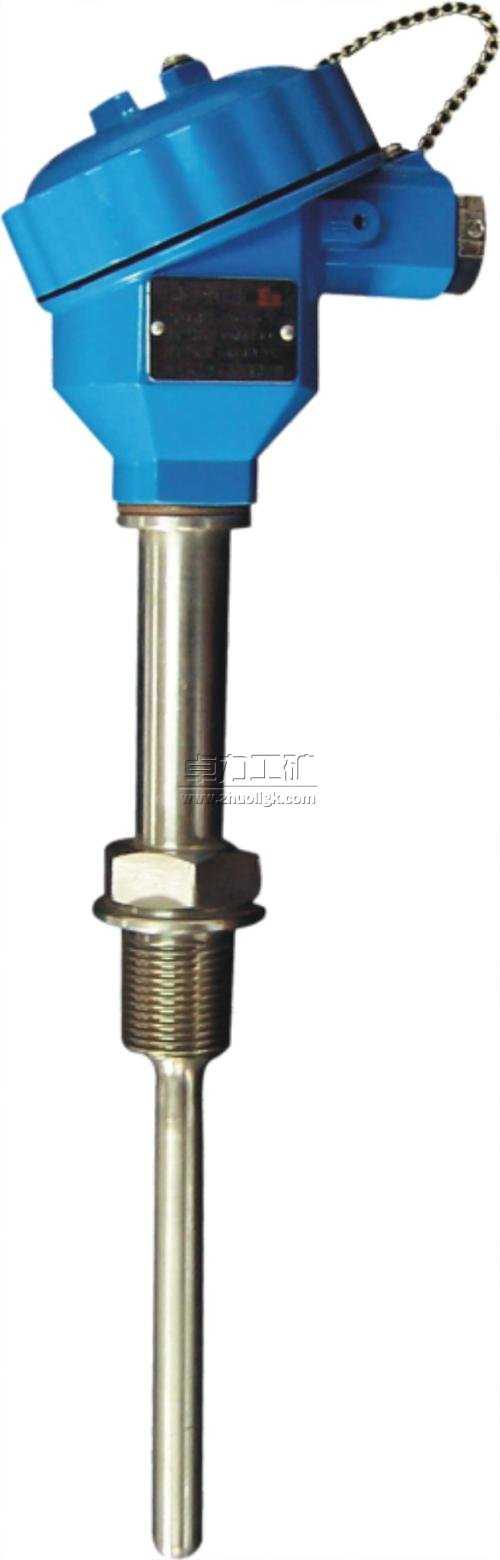

智能溫度變送器說明書

智能溫度變送器
智能溫度變送器模塊專用于高性能HART協議溫度變送器。支持 PT50 ，PT100 ，PT500 ，PT1000四種熱電阻和 E，J，B，K，N，R，S，T八種熱電偶。同時支持測量毫伏信號和電阻信號。隔離電壓DC1000V。

基本特點
1.供電電壓：DC10V～32V；
2.輸出信號4-20mA疊加HART□協議數字通信（兩線制），HART通信不影響4-20mA模擬輸出；
3.可通過手操器和PC機組態調試軟件遠程管理；
4.內部采用Pt100測量環境溫度，以用于熱電偶冷端補償；
5.冷端補償精度：0.5℃；
6.阻尼：0-32秒可調；
7.數據刷新率：4次/S；
8.穩定性：±0.2%/年
9.工作溫度環境：-40℃~+85℃
(LCD工作溫度范圍：-20℃~+70℃)；
10.外形尺寸：￠44mm；
11.安裝孔間距：33mm；
12.抗機械振動：10～60HZ，0.21mm正弦波；
13.抗射頻干擾：IEC61000-4-3, 20V/M，80～1000MHZ

一體化智能溫度變送器工作原理
一體化溫度變送器就是將熱電偶或熱電阻傳感器被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4-20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。
變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。

現場安裝
1、安裝前，檢查配件是否齊全，緊固件有無松動,將天線擰緊。
2、安裝時，注意輕拿輕放，切勿敲、摔。將天線擰緊后即可正常工作
3、安裝后，加電后，禁止非操作人員打開前蓋，如操作人員誤操作后，嚴禁保存，斷電后重新開啟即可。
