![[pics:title]](/uploads/allimg/180313/1-1P31315301Ca-lp.jpg)

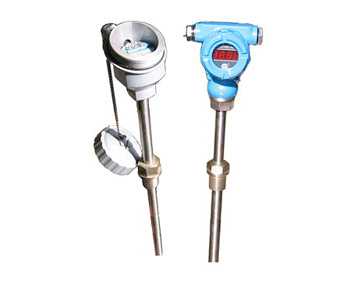

一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫熱電阻信號轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
一體式
一體化安裝形式，體積緊湊、高性價比，經濟實用、輸出二線制4～20mA信號,按符合國際IEC標準的最新防爆規程GB3836設計; 防爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
產品特點
◇ 安裝簡單，多種測溫范圍可選
◇ 氣液兩用，與316L兼容的任何介質
◇ 多種線性模擬量信號可選
◇ 反應速度快、精確度高
◇ 長期穩定性好、低能耗、體積小
應用范圍
◇ 管道與通風系統
◇ 液壓與氣動系統
◇ 冷卻系統與加熱系統
◇ 供水與熱水系統
◇ 空調系統
◇ 自動化系統溫度測量與控制
技術參數
|
項目名稱
|
參數
|
|
|
標準量程
|
測量范圍（℃）：-50~0；-50~50；0~50；0~80；0~100；0~120；0~150；0~200；
|
|
|
安裝方式：插入式 插入深度(mm)：50mm(典型螺紋以外)；可按用戶要求定制
|
||
|
探頭尺寸(mm)：Φ6、Φ8
|
||
|
技術指標
|
傳感器
|
Pt100或Pt1000
|
|
信號輸出
|
4~20mA 0~5VDC 0~10VDC
|
|
|
信號線規格
|
2wire 3wire 3wire
|
|
|
供電電壓
|
9~30VDC 9~30VDC 15~30VDC
|
|
|
精度
|
±0.1%FS ±0.3%FS ±0.5%FS
|
|
|
耐壓
|
典型：40bar(Max：300bar)
|
|
|
長期穩定性（1年）
|
±0.1%FS
|
|
|
響應時間
|
T=50℃ 2.3s；T=90℃ 5.4s
|
|
|
電氣保護
|
反極性及過載保護，可選浪涌電壓保護
|
|
|
環境溫度
|
-40~+85℃
|
|
|
儲存溫度
|
-40~+125℃
|
|
|
外殼材料
|
316不銹鋼
|
|
|
觸液部分材料
|
316L不銹鋼
|
|
|
防護等級
|
IP65
|
|
