ZDY650型全液壓坑道鉆機說明書

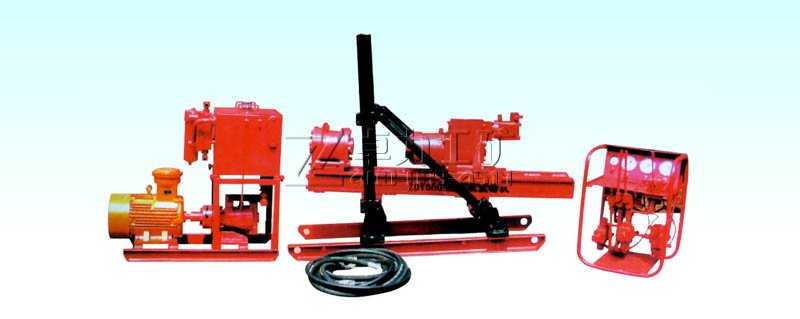

ZDY650型全液壓坑道鉆機

ZDY-650礦用全液壓坑道鉆機適用于巖石堅固性系數f≤1.5的松軟煤層、巷道或鉆場面大于7m2、高度大于2.8m的煤礦井下鉆進松軟順煤層瓦斯抽（排）放孔。是在煤礦井下鉆進松軟順煤層瓦斯抽（排）放的理想設備，解決塌孔、卡鉆、夾鉆等造成的非正常鉆進、成孔率低等問題。

ZDY-650礦用全液壓坑道鉆機產品特征
ZDY-650礦用全液壓坑道鉆機分立柱架和座架兩種鉆架形式，可根據煤礦井下的巷道高低和使用選擇不同的鉆架。該鉆機在配備一臺高壓水發生器和選用高壓密封鉆桿就能對透氣性低的煤層進行割縫，從而提高瓦斯抽放效率和大大縮短抽放時間。該鉆機采用液壓傳動機構，具有 鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。
該型鉆機采用全液壓結構主要由泵站、主機、操作臺組成。鉆機各部分連接的接頭全部采用快速聯接頭，安裝撤卸搬運方便；主要使用硬質合金、金剛石復合片鉆頭回轉鉆進，同時也可配大口徑的螺旋鉆桿和取芯鉆頭，適應不同的鉆探要求。

ZDY-650礦用全液壓坑道鉆機型號意義
型號示例：ZDY-650型煤礦用液壓坑道鉆機：
Z表示鉆機；
D表示動力頭式 ；
Y表示由液壓驅動；
1200表示最大輸出轉矩為1200N·m。

ZDY-650礦用全液壓坑道鉆機技術參數
型號：ZDY650
額定轉矩（N.m）：650
額定轉速（r/min）：80~280
鉆進深度：300/200
鉆孔直徑：Φ75~φ115
鉆桿直徑：Φ42/φ50
不取芯鉆頭：Φ75~φ115
主軸調整范圍：±90°
給進能力kN：36
給進行程mm：650
起拔能力kN：50
電機額定功率（kW）：22
系統額定壓力（Mpa）：21
主機外型尺寸 (mm) ：1970×710×1460
鉆機重量：1360。
