ZDY4000(S)煤礦用全液壓坑道鉆機說明書

一、概述
       ZDY4000、 ZDY4000S型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進較大直徑的瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。
       適用于巖石堅固性系數f≤10的各種煤、巖層鉆孔。配置適當?shù)你@頭、鉆桿等鉆具可進行取芯、松軟煤層鉆孔等工程作業。
二、特點

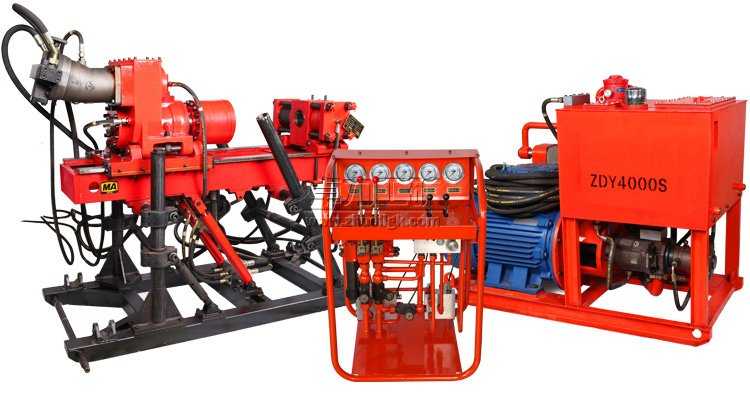

      1、煤礦用全液壓坑道鉆機為全液壓動力頭組合式結構。由液壓泵站、動力頭、機架、操作臺、立柱支承等四大部分組成。
      2、解體性能好，部件質量輕，便于井下鉆機搬遷、移位，鉆場布置靈活。
      3、獨特的液壓系統，雙泵。鉆機回轉參數與給進參數可獨立調控，提高了鉆機對各種不同鉆進工藝的適應能力。
      4、動力頭回轉器采用雙馬達、傳動主軸通孔結構，鉆桿長度不受鉆機給進行程限制，即根據井下鉆場施工條件選用不同長度的鉆桿，適用范圍大。
      5、液壓卡盤與液壓夾持器卡卸鉆桿，操作簡單、省力，效率高，安全。
      6、操作臺、泵站、主機之間油管聯接，操作集中，人員可遠離井口操作，有利于人身安全保護。
      7、四立柱支承，升降油缸調整機身（即鉆孔傾角），方便省力。
      8、配以變量泵可無級調速，適應工況范圍大。

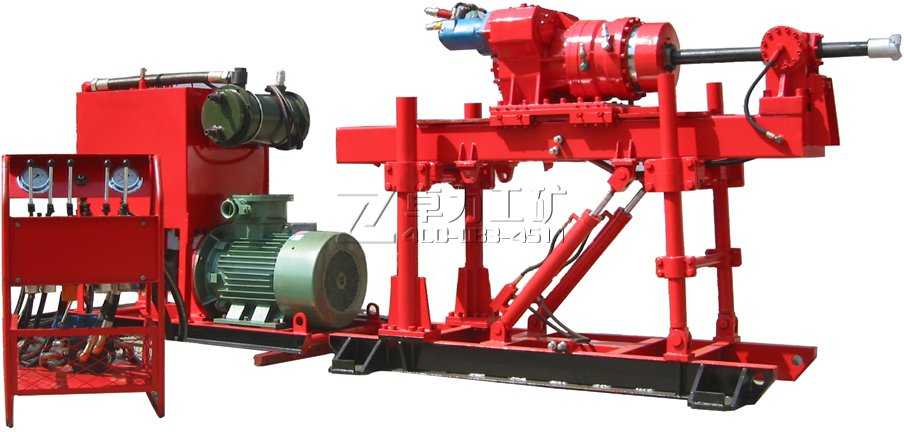

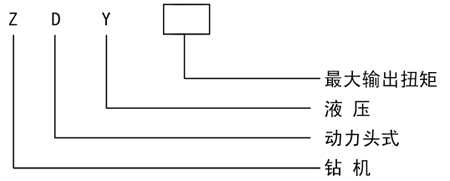

三、型號編制說明

四、工作原理
      電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。
五、選型說明
      1、ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
      2、ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。
      3、井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）
 　 4、ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。
      5、ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63、φ73。如果用戶配套螺旋鉆桿時訂貨時需要說明。
      6、ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。
六、主要技術參數

參數名稱型號規格	ZDY4000鉆機
鉆進深度	200/400
開孔直經（mm）	94/115/133/200
終孔直經（mm）	75.3/94
鉆桿直經（mm）	73
鉆孔傾角（0）	0~±90o
額定轉速	56/120
額定扭矩（N.m）	4000/1640
最大給進力（KN）	125.5
最大起撥力（KN）	94
給進行程	850
電機功率（KW）	55/45
主機外形尺寸( 長×寬×高）	2320×960×1600
主機重量kg)	≤2145
