DF型電磁換向閥(20MPa)說明書

一、使用條件 用于電動終端式集中潤滑系統，由電控柜接受PV-2E型壓力操縱閥發出的信號，控制本閥實現兩條供油主管的交替供油和開放。 采用圓柱體的滑閥結構，使閥口開閉嚴密，長時間保持高壓不泄漏。采用強力電磁鐵和彈簧緩沖，使得換向可靠。
二、技術參數
型號 公稱壓力Mpa 最大流量L/min 通路數 回油口允許壓力 允許切換換頻率 環境溫度 彈簧形式 重量kg 標準型號 原型號 34DF-L2 SV-32 20 3 4 10 30 0-50℃ 補償式 17 23DFF-L1 SV-31 3 10

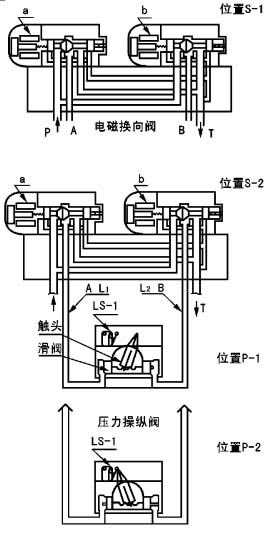

三、使用說明 使用潤滑脂的錐入度為310～385（NLGI0#～1#） 貯油器內的壓力（回油口壓力）在3MPa以下時可直接使用。在3～10MPa時需采用外部泄油方式。 電源 AC220V 50Hz 功率 30W 電流 0.6A 瞬時電流 6.5A 允許電壓波動 +10～-15% 相對濕度 0-95% 暫載率 100% 絕緣等級 H 四、工作原理 位置S-1 圖示為給油結束狀態，電磁閥的電磁鐵a和b都斷電去磁，壓力油入口關閉，潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。 位置S-2 泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。 位置P-1 供油主管末端安裝壓力操縱閥，當主管L1末端的壓力超過壓力操縱閥的設定壓力時，將其滑閥推向右側。 位置P-2 滑閥移動右側，將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態，向電控柜發出信號，使電磁鐵a 斷電，泵停止工作，恢復到位置S-1。 下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀態。

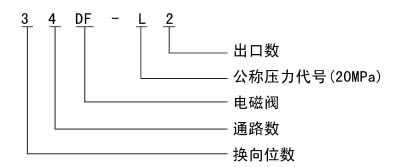

五、型號說明

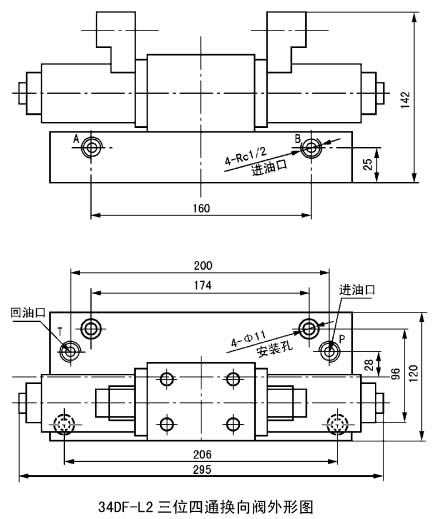

六、外形尺寸
