TGC鐵路軌距尺·道尺說明書

 TGC鐵路軌距尺·道尺 MTGC木質軌距尺 JTGC鋁合金軌距尺 ZJTGC鋁合金窄軌道尺 萬能軌距尺 直觀軌距尺 折疊軌距尺 工作軌距尺

道尺是鐵路軌距尺的簡稱，道尺是用于測量鐵路線兩股鋼軌間的軌距、水平度以及超高等的專用計量器具。煤礦巷道測量專用JTGC軌距尺.我公司現貨供應軌距 600mm、762mm、900mm、1000mm、1435mm標準軌距用軌距尺，并可為客戶訂做非標準軌距專用軌距尺，型號齊全.另有折疊式和燈光鐵 路軌距尺，窄軌鐵路軌距尺，鐵路支距尺（1300），鐵路支距尺（1400）等。

道尺結構組成
道尺是由機械部分，電子測量儀表（含超高傳感器），位移傳感器，電池及充電器四部分構成。測量儀表安裝在尺身凹槽上，靠近活動測頭一側，儀表盒體高度和寬度比尺身略大。超高傳感器在儀表殼體之中，位移傳感器在儀表盒體左側下方。電池盒在尺子中部。外形尺寸1594*30*206
道尺產品特點
（1）鋁合金軌距尺采用載面積42×25×2mm（壁厚）鋁合金長方管，鋁管底面為3.5mm兩條加強筋。
（2）木質軌距尺采用優質白松經的干燥定形處理，重量輕，價廉物類。
（3）搭軌座為鋁合金，測頭為鋼質，耐磨性能好。
（4）窄軌軌距尺采用載面積35×25×3mm鋁合金工字型型材。
（5）窄軌軌距尺搭軌座為耐磨尼龍66，測頭為鋼質耐磨性能好。
（6）鋁合金軌距尺兩端裝有高壓聚乙烯絕緣護套，固定端使用ABS絕緣上、下夾板，管內裝有絕緣阻隔層， 絕緣性能好。

TGC鐵路軌距尺技術參數
MTGC-3型 木質軌距尺 （無超高板） 1600×80×55 ≤2.2kg
MTGC-4型 木質軌距尺 （帶超高板） 1600×80×55 ≤2.2kg
JTGC-1A鋁合金萬能軌距尺（帶超高儀）1610×196×524 ≤2.5kg
JTGC-1A鋁合金直觀軌距尺（帶長水泡）1610×196×524 ≤2.5kg
JTGC-1A鋁合金折疊軌距尺（帶手把） 1610×196×524 ≤2.5kg
JTGC-3A鋁合金工作軌距尺（帶超高板）1660×106×55 ≤2.3kg
JTGC-1000 1000mm鋁合金軌距尺 1610×196×524 ≤2.5kg
JTGC-1000W 1000mm萬能軌距尺 1660×106×55 ≤2.3kg
JTGC-GC 超高板軌距尺 1660×106×55 ≤2.3kg
JTGC-GBJ 補償式萬能軌距尺 1660×106×55 ≤2.3kg
ZJTGC-6鋁合金窄軌600道尺（無超高板）765×93×30 ≤1.1kg
ZJTGC-7鋁合金窄軌762道尺（有超高板）915×96×55 ≤1.2kg
ZJTGC-9鋁合金窄軌900道尺（有超高板）1070×93×55 ≤1.4kg

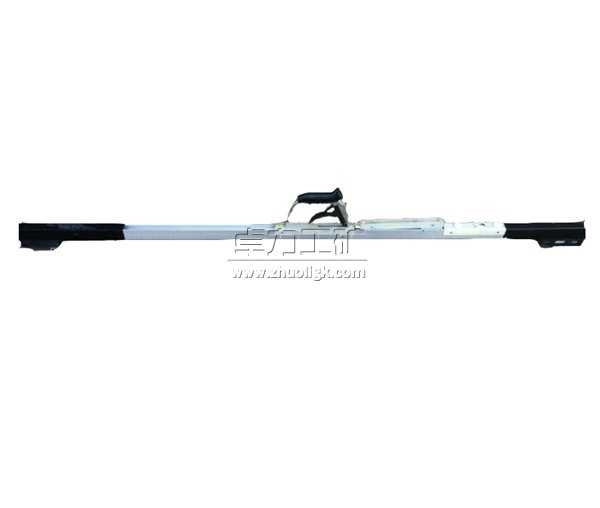

TGC-1A鐵路軌距尺
用于標準軌距（1435mm）、窄軌（1067mm）、米軌（1000mm）鐵路直線、曲線軌距、道岔軌距，水平及超高的測量。
超高采用水泡直讀式?？杉诱彰餮b置。
技術術參數：
1、超高測量范圍：-80~+100mm，-20~+150mm
2、軌距示值誤差：1435mm點：±0.20mm
                                  1391點/1348點：±0.25mm
3、水平及超高誤差：水平：±0.65mm；超高：±1.30mm

型號：TGC-4A TGC-4B TGC-4C
火車速度 250-350kn/h 160-250km/h 160km以上
測量范圍 1410-1470
超高范圍 185-185mm
測量誤差 ±0.3mm ±0.45mm ±1.3mm

卓力工礦是國內知名TGC鐵路軌距尺·道尺生產廠家，有豐富的經驗為客戶提供高品質的TGC鐵路軌距尺·道尺及完善的售后服務，如果您想了解最新TGC鐵路軌距尺·道尺價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：TGC鐵路軌距尺·道尺發貨時間？ TGC鐵路軌距尺·道尺售后保障？ TGC鐵路軌距尺·道尺訂貨需要提供什么信息？

產品標簽：TGC鐵路軌距尺·道尺| MTGC木質軌距尺|JTGC鋁合金軌距尺|ZJTGC鋁合金窄軌道尺
