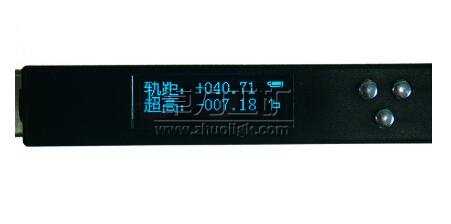

GJC-S數顯軌距尺說明書

數顯軌距尺（簡稱檢測尺）是用于測量鐵路線兩股鋼軌間的軌距、水平以及超高等的專用計量器具。
數顯軌距尺通過微電子、嵌入式、傳感器等技術，通過OLED顯示屏，直接讀取鐵路線路軌距、超高、查照間隔、護背距離的測量數值。

隨著我國鐵路快速發展，對鐵路測量工具提出了更高的要求：為鐵路安全運行提供精確度高、測量速度快、使用操作簡單，特別適應夜間測量、數碼顯示、記錄數據、轉接計算機等功能的新型測量工具成為當務之急。數顯軌距尺是根據我國鐵路全天候、高速度、高密度、鐵路狀況復雜、氣候條件變化大、溫差范圍大等現狀開發、研制的高精度、便攜式、數字型軌道幾何狀態檢測工具。

執行標準
《標準軌距鐵路軌距尺》（TB/T 1924—2008），《標準軌距鐵路軌距尺》（JJG219-2008）

性能特點

對比機械軌距尺，數顯軌距尺有以下優勢——精度高、穩定性好、使用方便

精度高：最前沿的微電子技術和智能化數據處理系統，自帶溫度補償優化，溫漂小，消除了材料熱脹冷縮對測量精度的影響；零級軌距尺軌距分辨力0.01mm,水平分辨力優于0.05mm，可以用于速度不大于350Km/h的路線。穩定性好：抗電磁干擾強，符合GB/T18268-2000中電磁兼容的規定，很好解決了數據漂移，重復測量50000次后，穩定性依舊優于0.10mm。使用方便： 1.OLED顯示，超高、規矩、查照間隔和護背距離等數據單獨標定、清晰直觀，適合室外強光讀數和夜間測量。

2.使用時，卡住測點后，軌距尺自動完成所有數據的測量，直接讀取測量數據，徹底消除了視覺誤差和刻線間估算讀數這兩種誤差，省去了使用機械軌距尺繁瑣的操作程序。

3.軌距尺操作界面簡單，按鍵人性化設置，僅有三個按鍵，功能強、按鍵少，中文大字體顯示，一目了然，一看就會。

4.一鍵鎖定屏幕，無需彎腰度數，屏幕鎖定后可以邊走邊記錄，省時省力。

5.維修簡單：不需要更換機械刻線測量機構部，完全消除了更換機械刻線測量機構部件所帶來的費用。

6.校準簡單：只需要按照OLED提示，逐步校準，一般校準只需要2分鐘。

7.一把軌距尺走遍全天下：具有防水功能，-30℃ ～ +55℃的最佳溫度范圍，可適用于全天候、各種自然環境下的野外使用。

8.超長待機，軌距尺連續工作時間為6天。

其它功能： 聲音提示：在測量中或電池電量不夠時，會有蜂鳴提醒和報警。

節電功能：而且五分鐘內無任何操作，進入節電狀態，此后五分鐘內無操作，自動關機。

記錄數據、轉接計算機等功能。

數顯軌距尺技術參數
1、顯示方式：中文點陣（高亮度OLED器件，可在陽光下使用）
2、工作溫度：-40℃～60℃
3、電源：鋰電池，可連續工作6個工作日
4、尺體重量：小于 2.2Kg
5、存儲容量：10000組數據
6、軌距測量最大誤差：±0.2mm
7、水平測量最大誤差：J型（±1.0mm）、A型（±0.5mm）、B型（±0.5mm），C型（±0.2mm）　　
8、曲線外軌磨耗測量最大誤差：±0.2mm



數顯軌距尺的相關性能參數見表一
