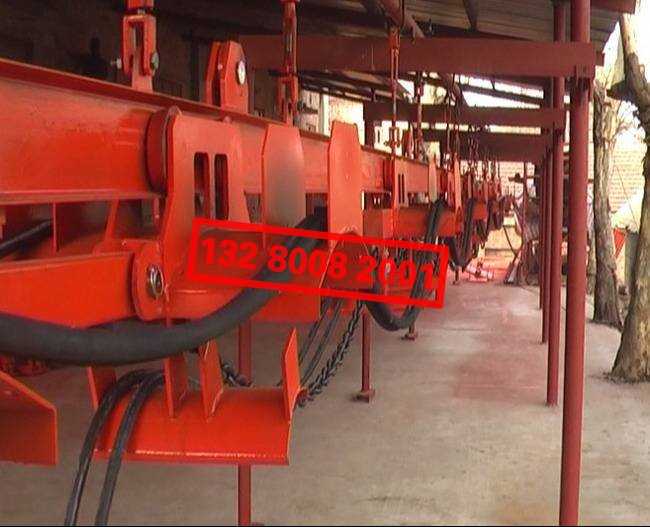

電纜單軌吊說明書

電纜單軌吊介紹：
電纜單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。
在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。
該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業效率。
電纜單軌吊特點：
1.電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。
2.不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。
3.液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。
4.設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛單軌吊的安全性。
5.設計新穎，操作簡單、安全可靠。
電纜單軌吊技術參數：
適用巷道傾角：                 0°~18°
油缸最大推力：                 100 kN
設備工作最大傾角：             ±18°
單根軌道適應巷道坡度變化：     5°/3m。
工作介質：                     乳化液
工作壓力：                     16~20MPa
最大牽引力：                   100KN
推移行程：                     500mm
最大運行速度：                 80m/h
外供乳化液工作壓力：           20~31.5MPa
單個制動裝置的最大靜制動力：   80KN
適應巷道高度：                 ≧1.6m。
設備外形（長x高）：            0.58x0.68m
最大拖掛長度：                 150m
操作方式：                     手動
設備總重量：                   9000Kg
軌道型號：                     14#工字鋼
