U型鋼支架卡纜生產廠家說明書

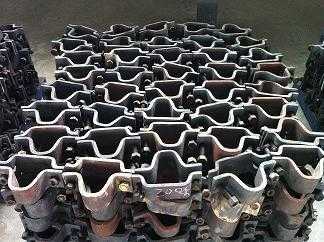

U型鋼支架卡纜是U型鋼支架提供的一種可靠的連接緊固件，U型鋼搭接長度一般在400mm（不同圖紙不同要求），制造工藝簡單，安裝操作方便。U型鋼支架卡纜作為U型鋼支架的定位，要求高受力大，安全穩定，堅固耐久，使用該設備加工制造卡纜能滿足要求，且具有用料省、成型穩定、加工效率高及投資低效益高等優點。利用一種專門制造U型鋼卡纜的加工機械，加工此卡纜，可節省材料20%，提高其穩定性能，安裝方便，緊固性能好可提高工作阻力，從而滿足U型鋼支架聯接要求。該加工機械包括機架、成型模具、成型液壓千斤頂、脫模液壓千斤頂及中頻加熱設備。

產品介紹
U型鋼支架連接安全可靠，能提高巷道使用壽命，降低巷道的維修率，減少安全事故的發生，確保煤礦安全生產。

技術要求
1）卡纜應符合客戶提出的相應標準，并按照規定程序批準的圖紙和技術文件制造。
2）卡纜各零件必須具有良好的互換性，螺栓應能直接安裝在卡纜板上。
3）卡纜表面不得有裂紋、毛刺、飛邊等缺陷。

卡纜板
1)卡纜板材料為不低于U型支架型鋼機械性能的Q345低碳鋼；
2)成形后的卡纜板厚度允許誤差為±0.5mm，寬度允許誤差為±0.2mm。螺栓孔距允許偏差為±1mm。

卡纜螺栓
1)卡纜螺栓應采用與U型鋼材質相對應的圓鋼制作。
2)螺栓規格為M24，長度為35mm，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

卡纜絲孔
卡纜絲孔規格為M24的通孔，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

工作阻力
1)25U型鋼可縮性支架卡纜的平均工作阻力不低于100kN，29U型鋼可縮性支架卡纜的平均工作阻力不低于140kN，36U型鋼可縮性支架卡纜的平均工作阻力不低于190kN。
2)最大工作阻力與最小工作阻力的差值不得大于25kN。
3)卡纜與U型支架的強度相匹配。

加工工藝
現在所用的U型鋼支架限位卡纜，使用中發現操作不便，支架變形較嚴重時卡纜斷裂失效，制造工藝復雜，用料多不經濟，U型鋼搭接長(400mm—500mm)等缺陷。針對定位卡纜的缺陷，研制了安全可靠經濟實用的U型鋼支架卡纜。
卓力專業生產18U、25U、29U、36U、40U型鋼支架，卡纜，槽鋼弓棚支架、礦工鋼支架以及工字鋼支架。
U型鋼支架主要用途：主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。
U型鋼支架主要特點：承受壓力大，支撐時間久，易安裝不易變形等特點。

加工步驟
加工卡纜的方法包括下料、熱壓成型、上鉆床打孔、攻絲等工藝。其特征包括以下步驟：
1)選料。16M或20M16×80鋼板；
2)下料。25U卡纜料長460mm，29U卡纜料長480mm；
3)熱軋。將鋼板加熱到1000—1200℃熱軋成型；
4)打孔攻絲。在卡纜三面分別打一個22.5mm的孔，然后用絲攻加工成M24的絲扣，并配以M24×35螺栓即可。

卓力工礦是國內知名U型鋼支架卡纜生產廠家生產廠家，有豐富的經驗為客戶提供高品質的U型鋼支架卡纜生產廠家及完善的售后服務，如果您想了解最新U型鋼支架卡纜生產廠家價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：U型鋼支架卡纜生產廠家發貨時間？ U型鋼支架卡纜生產廠家售后保障？ U型鋼支架卡纜生產廠家訂貨需要提供什么信息？

產品標簽：U型鋼支架卡纜生產廠家| U型鋼卡纜|卡纜板|卡纜螺栓
