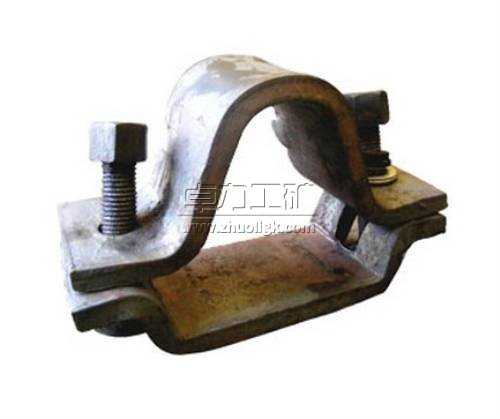

U型卡纜說明書

U型卡纜作為U型鋼支架提供的一種可靠的連接緊固件，U型鋼搭接長度一般不大于200mm，制造工藝簡單，安裝操作方便。
U型鋼卡纜作為U型鋼支架的定位，要求高 受力大，安全穩定，堅固耐久。U型鋼支架連接安全可靠，能提高巷道使用壽命，降低巷道的維修率，減少安全事故的發生，確保煤礦安全生產。



U型卡纜技術要求

1）卡纜各零件必須具有良好的互換性，螺栓應能直接安裝在卡纜板上。

2）卡纜表面不得有裂紋、毛刺、飛邊等缺陷。

3）U型卡纜板采用調質處理，材料為不低于U型支架型鋼機械性能的Q345低碳鋼；

4）成形后的卡纜板厚度允許誤差為±0.5mm，寬度允許誤差為±0.2mm。螺栓孔距允許偏差為±1mm。

5）卡纜螺栓應采用與U型鋼材質相對應的圓鋼制作。

6）螺栓規格為M24，長度為35mm，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

7）卡纜絲孔規格為M24的通孔，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。

8）25U型鋼可縮性支架卡纜的平均工作阻力不低于100kN，29U型鋼可縮性支架卡纜的平均工作阻力不低于140kN，36U型鋼可縮性支架卡纜的平均工作阻力不低于190kN。

9）最大工作阻力與最小工作阻力的差值不得大于25kN。

10）U型卡纜與U型支架的強度相匹配。

U型卡纜使用方便，是配合U型鋼支架使用的產品。U型卡纜是用Q235和16錳的鋼板加工而成的，U型卡纜的型號分為U25,U29,U36等各種規格

卓力現貨供應21U、25U、29U、36U，7.5KG、8kg  等各種規格的的U型鋼卡纜、梅花螺栓等巷井支護產品，材質有Q235、45#、20MnSi等，同時可訂做各種扁鋼異型件及礦山配件。



本產品有。可以根據客戶的需要來訂做。　

公司專業生產U25／U29／U36型鋼支架，槽鋼弓棚支架、礦工鋼支架以及工字鋼支架。歡迎來圖加工、訂做，也可本公司技術人員去實地測量，繪圖，提出參考意見供貴方參考！

U型鋼支架主要用途：主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。

U型鋼支架主要特點：U型卡纜承受壓力大，支撐時間久，易安裝不易變形等特點。


濟寧市卓力工礦設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。卓力主要生產一些礦用支護材料（礦用U型鋼支架，U型鋼卡蘭、錨桿、托盤、網片、道岔、液壓彎道器、耐磨鋼板、礦車）溜槽的修復。
