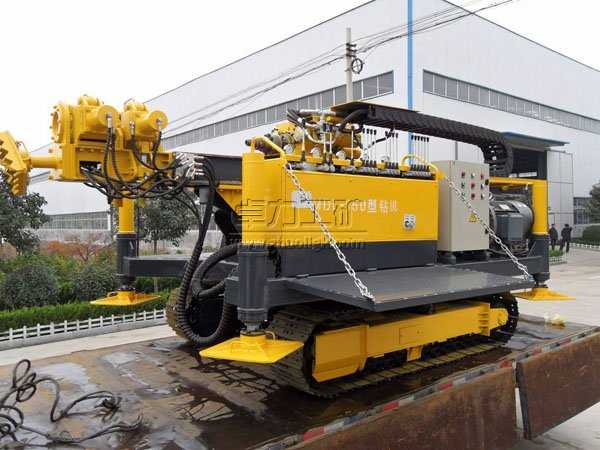

MDL履帶式錨固鉆機說明書

MDL系列錨固鉆機屬于全液壓回轉器式錨固工程鉆機，主要適用于城市中基坑支護和控制建筑物位移、地質災害治理等工程施工。
鉆機結構釆用整體式，配有履帶行走底盤和夾持卸扣器。履帶底盤移動迅速，孔位對中方便；夾持卸扣器可以自動拆卸鉆桿和套管，降低了工人的勞動強度，提高拆卸效率。

MDL錨固鉆機主要特點
1、全液壓控制，操作方便靈活，移位方便，機動性好，省時、省力。
2、鉆機回轉器采用雙液壓馬達驅動，輸出扭矩大，回轉中心較同類產品低，大大提高了鉆機鉆孔的平穩性。
3、新型的變角機構使對孔更加方便，調節范圍變大，可以降低對工作面的要求。
4、針對客戶當地特殊工況，對散熱系統進行了優化，確保液壓系統在室外溫度為45°C時，最高溫度不超過70°C。
5、配有專用的跟管鉆進鉆具（鉆桿、套管、偏心鉆頭等），在不穩定地層用套管護壁開孔，常規球齒鉆頭終孔。鉆進效率髙，成孔質量好。
6、鉆機主要適合于深基坑錨固支護，還可通過旋噴模塊的更換，使鉆機可以進行旋噴施工。
7、可以滿足三翼鉆頭鉆進、空氣潛孔錘鉆進、套管鉆進、鉆桿/套管復合鉆進、單重/雙重/三重旋噴、定噴、擺噴等旋噴工藝。

MDL錨固鉆機主要技術參數
型號Model	MDL-80	MDL-150	MDL-200
鉆孔直徑 Drill diameter (mm)	φ100-φ210	φ150-φ250	φ150-φ250
鉆孔深度Drill depth (m)	60-100	130-170	180-220
鉆桿直徑/套管直徑Pipe diameter (mm)	φ73/φ89/φ102/φ114	φ73/φ89/φ102/φ114	φ73/φ89/φ102/φ114
鉆孔傾角Drilling angle  (° )	-10-90 -10-90	0-90	0-90
回轉器輸出轉速 Gyrator Output rotary speed (r/min)	16-105	10-170	40-170 . . ...
回轉器輸出扭矩 Gyrator Output torque  (N. m)	4200	7500	11000
回轉器行程 Gyrator Stroke (mm)	1800	3400	3400
回轉器提升力 Gyrator lift  (kN)	65	70	80
回轉器提升速度Gyrator lifting speed (m/min)	0-5可調adjustable、7、23、30	0-5 可調adjustable /7/23/30	0-1.4可調adjustable、16/18
回轉器加壓力 Gyrator pressure (kN)	33	36	40
回轉器給進速度Gyrator Feeding speed (m/min)	0-10 可調adjustable /14/46/59	0-10 可調adjustable /14/46/59	0-2.8可調adjustable、32/35
行走方式Driving mode	履帶行走 Crawler（選配）option	履帶行走 Crawler	履帶行走 Crawler
行走速度 Travel speed (km/h)	15	20	22
柴油機輸入功率 Diesel Input power  (kW)	39	96	117
電動機輸入功率 Motor Input power  (kW)	30+1.5	55+18.5	55+30+2.2
運輸狀態(度x 寬 x 髙）Dimension (L*W*H) mm	3000X1800X1500	5400x2100x2000	6200X2100X2000
重量 Weight (kg)	1300	6500	9200

MDL
