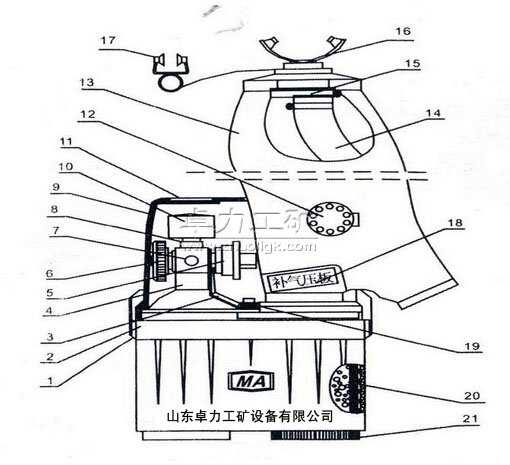

隔絕式壓縮氧自救器工作原理及使用方法(附結構圖)

隔絕式壓縮氧自救器工作原理及使用方法
一、工作原理
1、定量供氧：逆時針轉動開關手輪6，高壓氧氣從氧氣瓶流到減壓器5內，減壓后自動輸出1.2L/min的氧氣進入氣囊13。
2、手動補氣供氧：用手指按補氣壓板18，氧氣以60L/min進入氣囊13，離開補氣壓板18，供氧停止。
3、自動補氣供氧：當呼吸系統為負壓時，補氣壓板18向內收縮，壓迫補氣壓桿打開供氧機構，氧氣以60L/min進入氣囊，當氣囊迅速鼓起，補氣壓板18離開補氣桿，補氣停止。
4、吸氣時氧氣從氣囊13、呼吸閥15、口具16進入人體。呼氣時氣體經過呼吸閥15、吸氣軟管14進入清凈罐20，人體呼出的CO2 被清凈罐20內裝的吸收劑吸收，余下的氧氣進入氣囊與減壓器輸出的氧氣混合。如此反復完成人的呼吸循環。
5、如果呼吸系統內的氣壓超過一定值，氣體將從排氣閥12排出。

二、使用、操作方法
1、將自救器從佩帶側移至正前方；
2、拉開掛鉤1取下上蓋，展開氣囊；
3、把口具16放入口中。口具片應放在唇和齒之間，牙齒緊咬牙墊并緊閉唇齒；
4、逆時針轉動開關手輪6，然后用手指按動補氣壓板18，氣囊迅速鼓起，將鼻夾17夾住鼻孔，用嘴呼吸。
5、使用時如果看見氣囊在呼氣后仍不太鼓或者吸氣時有些憋，應及時向氣囊補氣。可按動補氣壓板18，氣囊鼓起后停止補氣，氣囊吸癟后補氣壓板壓迫補氣桿自動補氣。
