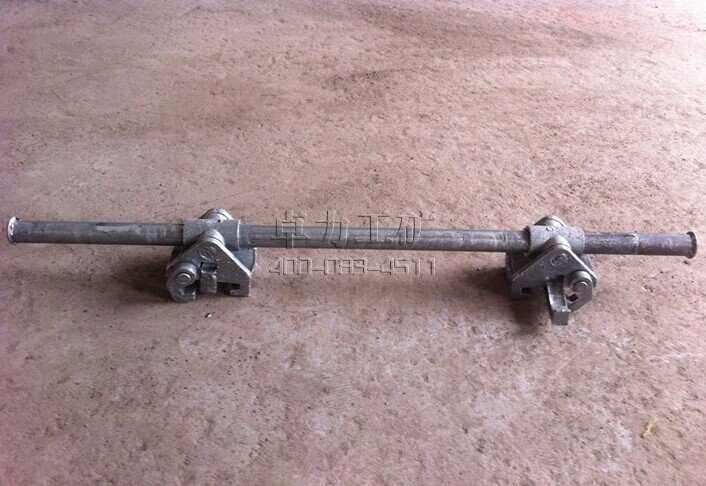

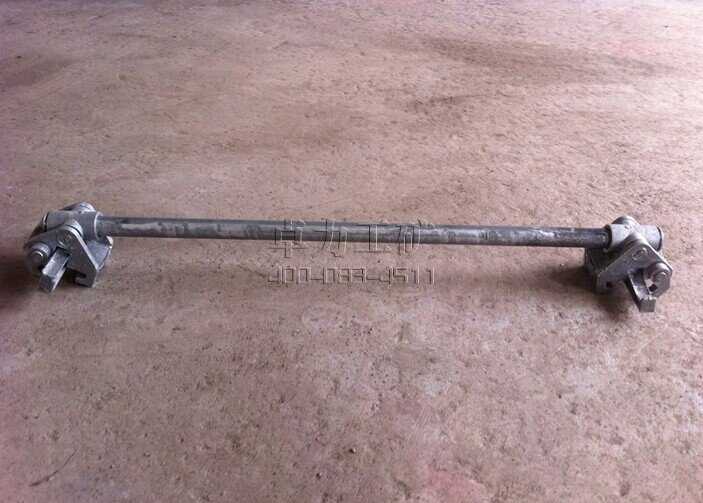

礦用支架防倒器說明書

巷道工字鋼支架防倒器，屬巷道架棚支護技術領域。本防倒器的特征是，楔入固定環內的固定楔，將基板固定端與活動壓板牢固地定在工字鋼支架腿上。用鎖緊楔固定的連接板將相鄰工字鋼支架固定，防止爆破落巖沖倒支架，可靠地保證了棚距。本防倒器結構簡單可靠，制造容易，便于安裝拆卸.
巷道礦用工字鋼支架防倒器，其特征在于由基板（１０） 、基板固定端（９）、活動壓板（２）、固定環（３）、固定 楔（４）、銷軸座（５）、連接板固定環（７）、鎖緊楔（６ ）、連接板（８）構成，基板（１０）的一端為基板固定端（ ９），其夾角與工字鋼下橫梁的坡角相同，另一端具有與基板 成直角的銷軸座（５），銷軸座上有圓銷孔，活動壓板（２） 用螺釘或鎧釘鉸連在銷軸座（５）上，活動壓板（２）前端抹 去一弧角，弧角與工字鋼下橫梁坡角吻合；兩個固定環（３） 焊在活動壓板（２）兩側的基板（１０）上，活動壓板（２） 的寬度小于兩固定環（３）的間距，用固定楔（４）楔住活動 壓板（２）；固定環（３）的上部呈半圓形，下部為矩形，與 固定楔的截面形狀相同，兩個固定環（３）有一定高度差，其 高度差之比與固定楔（４）的斜度相等，固定楔（４）沿長度 方向?yàn)橐恍泵妫湫倍仁牵薄茫玻埃B接板固定環（７）的形 狀與固定環（３）相同，鎖緊楔（６）的形狀與固定楔（４） 相同，連接板固定環（７）焊接在基板（１０）的下端，正對 著工字鋼的下方位置，兩塊連接板（８）用鎖緊楔（６）固定 在連接板固定環（７）之間。 　

卓力工礦是國內知名礦用支架防倒器生產廠家，有豐富的經驗為客戶提供高品質的礦用支架防倒器及完善的售后服務，如果您想了解最新礦用支架防倒器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：礦用支架防倒器發貨時間？ 礦用支架防倒器售后保障？ 礦用支架防倒器訂貨需要提供什么信息？
