mzg振動給料機說明書

產品型號說明:

M   Z   G  110

┬    ┬   ┬  ┬
│    │   │  └─────槽體寬度
│    │   └───────給料機
│    └──────────振動
└─────────────煤用

     MZG型振動給料機，是列入煤炭部科研計劃，由基建司主持簽定的新型給料設備。該機目前已經在煤炭行業上使用了3000多臺，產品性能穩定可靠，深受用戶歡迎，并獲得河南省優秀產品二等獎。

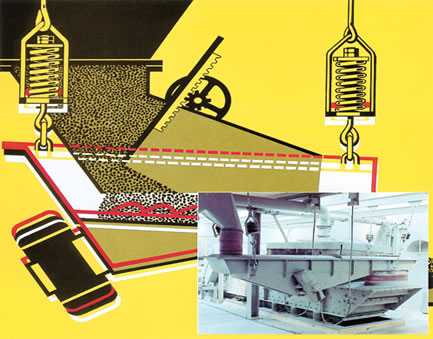

     本機為單質體強迫振動系統，振動源為一對型號相同的帶有偏心重塊的振動電機，它們之間無強迫聯系，利用雙電機驅動異向自同步理論；給料機工作時，固定在槽體上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使整個給料機沿激振力方向作周期性往復振動，物料在槽體內沿直線方向作拋物線運動，物料從入料端落入槽體后，迅速前進，從而達到運輸物料之目的。

     MZG型煤用電機振動給料機廣泛用于煤炭、建材、輕工、化工、電力、糧食等各部門中，用以把塊狀、顆粒狀及粉狀物料從儲料倉或漏斗中均勻連續或定量地給到受料裝置中去。

     本產品是一種經濟技術指標先進的給料設備，具有體積小、重量輕、結構簡單、處理量大、安裝、操作、維修方便、激振力可調、輸送效能高、噪音低、能耗少、動負荷小、功率因數高，在遠超共振狀態下工作振幅穩定，運行可靠，對各種物料適應性較強等特點。根據需要也可采用電動閘門。

主要技術參數:

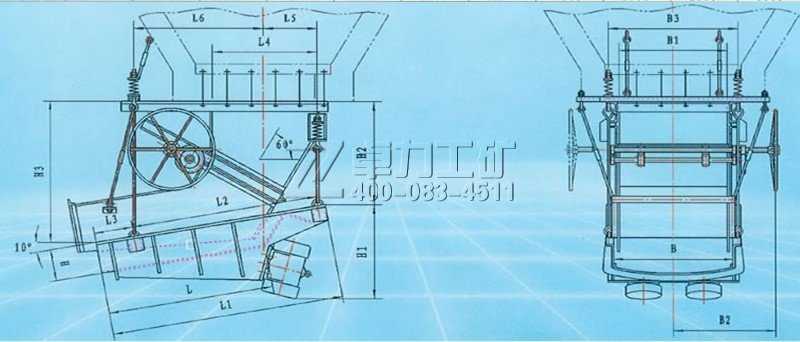

安裝外形圖:



普通型給料機的主要尺寸:

注：溜槽閘門B3>=1700mm的，為雙手輪閘門，其它為單手輪閘門，如用戶無要求為左式安裝。

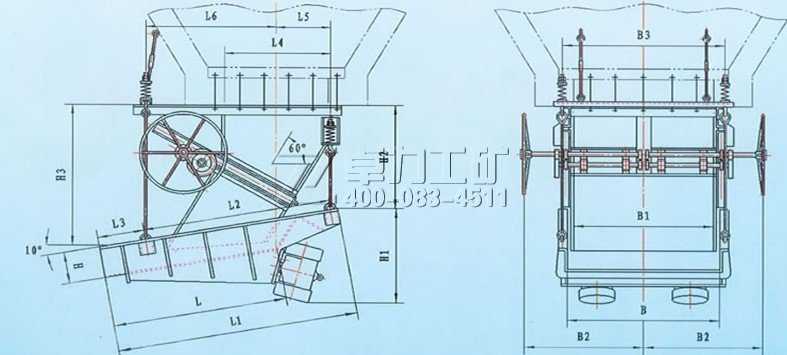

寬槽體給料機的主要尺寸:

注：溜槽閘門B3>=1700mm的，為雙手輪閘門，其它為單手輪閘門，如用戶無要求為左式安裝。
