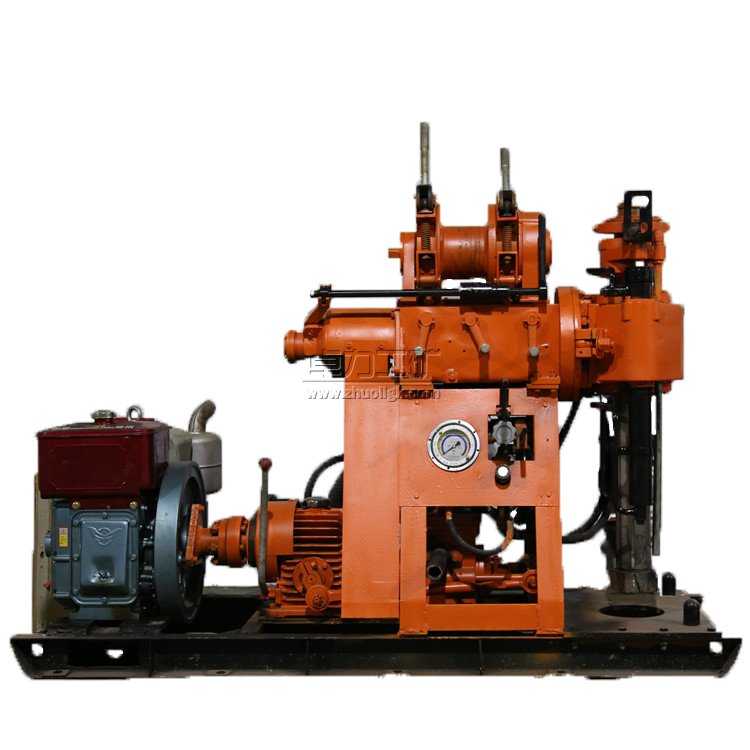

XY-2巖心鉆機·水井鉆機（600m）說明書

XY-2水井鉆機/XY-2巖心鉆機屬于中淺孔系列，機械傳動、液 壓給進的立軸式巖心鉆機。
XY-2巖心鉆機適用于金剛石、硬質合金及鋼粒鉆進，也可用于工程地質勘察、水文水井鉆探以及大 口徑工程施工鉆探。

一、XY-2水井鉆機/XY-2巖心鉆機特點：
1、具有油壓自動給進機構，提高鉆進效率，減輕勞動強度。
2、采用球卡式夾持機構，可實現不停機倒桿，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底壓力計指示壓力，方便掌握孔內情況。
4、結構緊湊，鉆機、水泵和動力機（柴油機或電動機）組裝在同一個底座上，占用機場面積小。重量輕、分解性強、便于搬遷。

二、XY-2水井鉆機/XY-2巖心鉆機主要技術性能：
（1）回轉器具有八級正轉和二級反轉，調整范圍較合理， 便于一機多用。
（2）鉆機重量較輕（不含動力機，重9500N），可拆性能 好，機體可拆成八大零件，最大部件重量1400N,適應山 區和水田搬遷。
（3）給進行程較長為600mm，（XU300-2型為450mm）, 有利于提高鉆進效率，減少事故。
（4）液壓系統采用雙聯泵供油，改善了系統工作狀況，功 率消耗降低。
（5）鉆機可進行高速鉆進，也可進行大口徑低速鉆進。

三、XY-2水井鉆機/巖心鉆機機械傳動系統與XY-4水井鉆機/巖心鉆機相似只減少了分動箱左側輸出端的升降機離合滑套齒輪， 動力機經彈性聯軸器即分為雙聯油泵和摩擦離 合器二條傳動鏈，離合器結合后，變速箱輸出軸可 獲得四級正轉一級反轉速度，變速箱與分動箱之間 以萬向軸節連接，分動箱既起分動作用，又是一個 二級變速箱，使回轉器獲得八級正轉和二級反轉速度。


四、XY-2水井鉆機/XY-2巖心鉆機技術參數：
鉆孔深度600
鉆孔角度°0-360
立軸行程mm600
通孔直徑mm65
最大起重量KN60
立軸最大加壓力20KN
最大起拔力KN70
最大扭矩KN300
卷揚機最大提升力KN30KN
動力功率 (電動機)22KW
柴油機33
外形尺寸mm2150×900×1800
重量(不含動力)950KG
