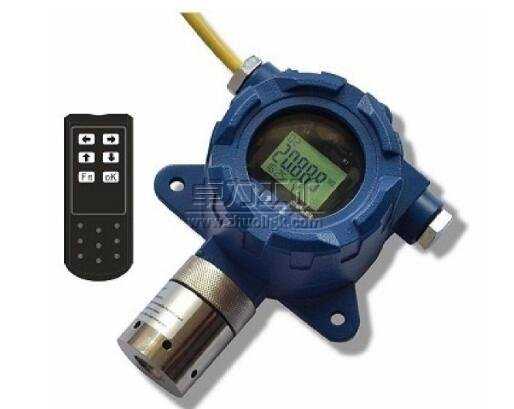

臭氧檢測儀說明書

臭氧檢測儀產品介紹
臭氧檢測儀由于體積小巧，攜帶方便，工作人員可隨身攜帶，檢測不同地點的氣體濃度。
臭氧檢測儀適用于燃?xì)狻⑹汀⒒ぁ⑾馈⒁苯稹①e館、礦井等可燃?xì)怏w使用和有毒氣體存在的場所。
便攜式臭氧氣體濃度檢測儀能有效的避免因可燃?xì)怏w、有毒氣體泄漏而引起的火災、爆炸、中毒等人身傷亡事故和財產損失。
應用范圍
臭氧檢測儀主要是用于臭氧制備車間（臭氧發生器、臭氧廠房等）、化工、石油、造紙、紡織、制藥和香精香料工業、水處理、食品醫藥滅菌車間[1]  等場合 。
基本結構
臭氧檢測儀主要由低壓紫外燈，光波過濾器、入射紫外光反射器、臭氧吸收池、樣品光電傳感器、采樣光電傳感器、輸出顯示、電路部件構成。
濃度計算
臭氧濃度數學模型（如公式一）是根據Lambert and Beer定律推出的。在這個臭氧濃度計算公式中，只要知道樣品電流、采樣電流和臭氧吸收池距離，那么我們就可以計算出臭氧濃度大小。由于，臭氧吸收池的距離的限制，最大臭氧濃度只能測到300 O3 g/m。
檢測原理
臭氧檢測儀的檢測原理有半導體原理（英國E2V）、電化學檢測原理、紫外光法原理等。這里主要來介紹的是第三種方法，即紫外光法。
電路原理
基本電路由電源分、紫外燈控制、紫外光線樣品檢測、紫外光線采樣檢測，對數放大器Log100、模擬輸出及顯示六大部分組成。
電路核心部分就是用對數放大器Log100來實現臭氧濃度數學模型。LOG100是 14引腳可以對兩個電流或電壓之比進行對數運算的集成電路，該放大器輸出電流動態范圍寬，可以在1nA到 1mA之間變化。輸出誤差范圍不超過0.1%。基本接線（如圖1） ，輸出公式： Vout =VT×ln I0/I (注釋?zhuān)篤T---常數；Vout---輸出電壓)。
電源部分主要是產生紫外燈需要的高壓電源，同時產生電路板上需要的+15V直流電。紫外燈燈控部分主要是控制紫外燈燈電流在恒定允許范圍之內，過高、過低可以自動調節，如果調不了說明紫外燈壽命到了，面板上有一個紅燈變亮，提示你應該更換新的紫外燈了。標準紫外光檢測和采樣紫外光檢測部分也是較關鍵部分，.光電傳感器把紫外線的光信號轉換為電壓信號，然后經兩次運算放大器進行信號整理放大，送給LOG100進行計算處理后，顯示輸出。模擬輸出0~20mA與臭氧濃度大小是成線性關系的[2]  。
臭氧檢測儀產品特點
1、整機體積小、重量輕，防水、防爆、防震設計
2、高精度、高分辨率，響應迅速
3、采用大容量可充電鋰電池，可長時間連續工作
4、數字LCD背光顯示，聲光、振動報警功能
5、傳感器采用電化學臭氧傳感器
6、上、下限報警值可任意設定，自帶零點和目標點濃度校準功能，內置溫度補償，維護方便
7、寬量程，最大數值可顯示到50000ppm、100.00%Vol 、100%LEL
8、數據恢復功能，免去誤操作引起的后顧之憂
9、外殼采用特殊材質及工藝，不易磨損，易清潔，長時間使用光亮如新
臭氧檢測儀技術參數
檢測氣體：空氣中的臭氧
檢測原理：電化學式
檢測范圍：0～1ppm、5ppm、10ppm、20ppm、50ppm、100ppm、500ppm、1000ppm、5000ppm可選
分辨率：0.001ppm（0～1 ppm）；0.01ppm（0～100 ppm）；0.1ppm（0～500 ppm以上）
檢測方式：擴散式、泵吸式可選
顯示方式：LCD液晶背光顯示
檢測精度：≤±3%（F.S）
報警方式：聲光報警、振動報警（選配功能）
響應時間：小于30S
恢復時間：小于40S
工作電源：DC3.6V
電池容量：3.6VDC，1800mA ,帶充電保護功能
傳感器壽命：兩年以上
使用環境：溫度-20℃~+70℃；相對濕度≤95%RH（非凝露）
防爆類型：本質安全型
防爆標志：Exia II CT6
防護等級：IP65
外型尺寸：125×52×30mm(L×W×H)
標準附件：說明書、充電器
可選附件：0.8m采樣手柄1根、儀器箱1個
重  量：200g
