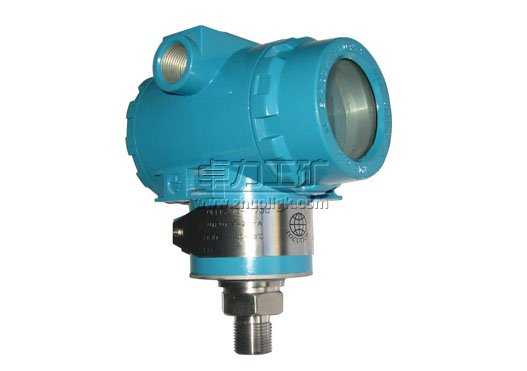

308系列擴散硅壓力變送器說明書

308系列擴散硅壓力變送器采用具有國際先進技術進口陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。它與使用的常規壓力變送器相比。有兩個顯著不同的技術差別：一是測量元件采用新興的高精密陶瓷材料；二是測量元件內無中介液體，是完全固體的。
308系列擴散硅壓力變送器壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號?？商娲鷤鹘y的遠傳變送器，霍爾元件、差動變送器，而且具備DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字變送器、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。

308系列擴散硅壓力變送器的工作原理
   被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

308系列擴散硅壓力變送器的技術指標
   精度等級：0.25級基本誤差±0.25%
   非線性誤差：0.3級≤±0.3%FS
   滯后誤差： ≤±0.3%FS
輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6

308系列擴散硅壓力變送器的選型表

308-1	擴散硅壓力變送器（普通）
308-2	擴散硅壓力變送器（防爆）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型（M20×1.5）
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	線性指示表
					M2	LCD數字顯示表
					M3	LED顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定
