KJ514礦井水文監測系統說明書

1、概述：
礦井水文監測系統是我公司針對當前煤礦水害問題突出現狀，為加強礦井水文地質方面各項參數的監測、建立健全煤礦水害預測預報而研發的礦井水文實時監測傳輸系統。
2、分類：
此系統分為兩部分：地面水文遙測部分和井下水文監測部分，可單獨使用，也可同時使用。
A、地面水文遙測可實現野外鉆孔、水文孔、河道、湖泊等監測點的水位、水溫等參數的觀測、記錄。
B、井下水文監測系統可實現煤礦井下長觀孔水壓、明渠流量、管道流量、水倉水位、水溫、涌水突變等水文參數的實時監測和傳輸。

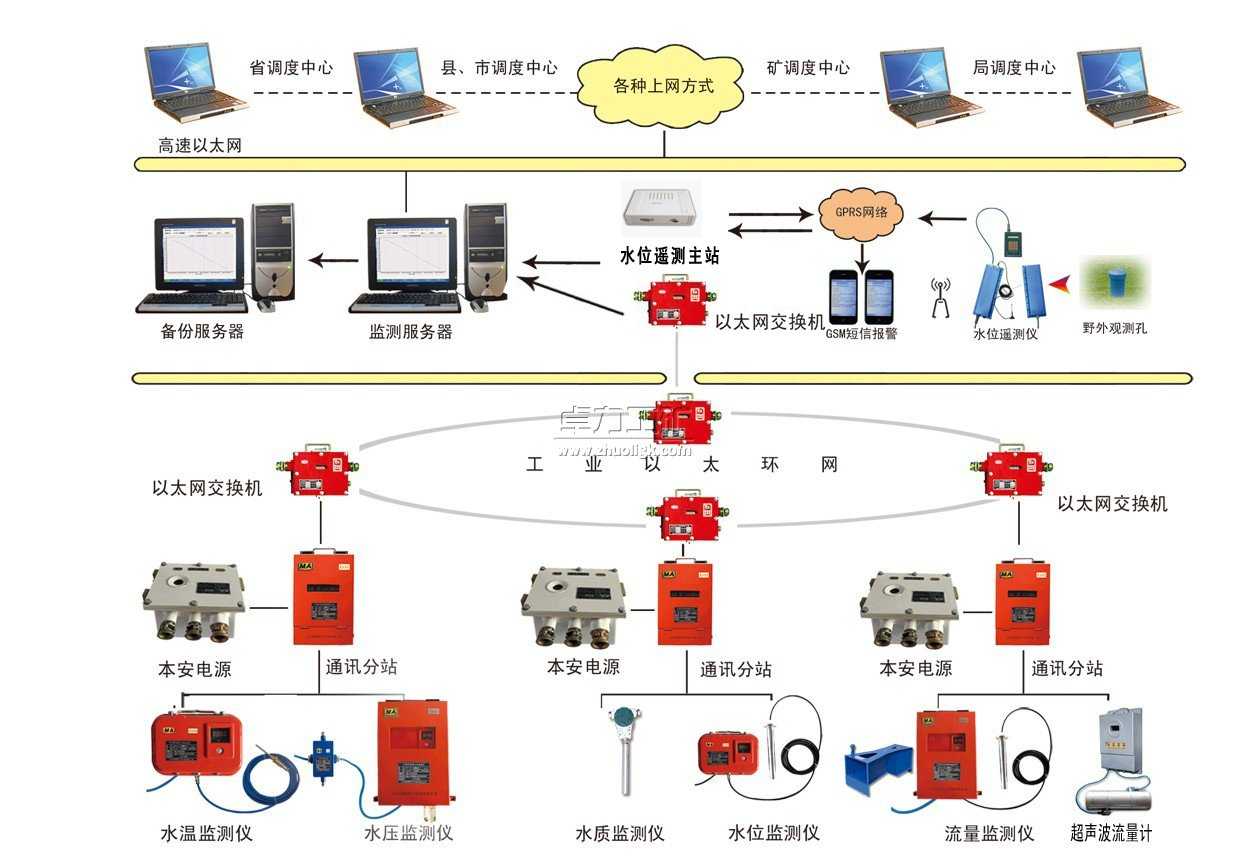

3、系統組成
A、地面監控中心：
監測服務器、打印機、UPS不間斷電源、電源避雷器、信號避雷器、KJJ220數據傳輸接口、遙測主站、分析軟件
B、野外鉆孔：
遙測分站（水位、水溫傳感器；電池組；傳感器專用電纜；通訊內置模塊；防盜保護裝置）
C、井下水文：
GPW10/60礦用本安型壓力溫度傳感器
GUY50礦用本安型水位傳感器 （取決于監測點的數量）
YHY10礦用本安型水壓監測儀 （取決于監測點的數量）
YHL100礦用本安型流量監測儀  （取決于監測點的數量）
YHL500礦用本安型超聲波流量計  （取決于監測點的數量）
KJF12礦用本安型監測通訊分站；（數量取決于監測點和監測面的數量）
KJ514-Z礦用本安型數據轉換器；每個監測點配一臺此設備
D、其它
YHC9采集儀（每個系統配一臺此設備）、電纜、二通、三通、電源（取決于監測點和通訊分站的個數）
4、井上與井下組網方式：（取決于礦方的布線方式和現有的方式）
A、獨立CAN總線傳輸
B、以太環網傳輸（交換機）
C、光纖傳輸（光端機）
5、技術指標
A、最大監測容量：8臺分站。
B、模擬量輸入傳輸處理誤差：模擬量輸入傳輸處理誤差不大于1.0%。
C、最大巡檢周期：系統最大巡檢周期應不大于30 s。
D、最大傳輸距離
a) 傳輸接口到分站：10km。
b)  分站與轉換器：2 km。
c)  轉換器與傳感器：2 km。
