KJ397煤礦安全生產監控系統說明書

產品特點

1、系統具有瓦斯、風速、一氧化碳、溫度等模擬量以及饋電狀態、風機開停、風筒狀態、風門開關、煙霧等開關量的采集、顯示及報警功能；
2、系統具有傳感器故障報警、就地或異地超限斷電、風電甲烷閉鎖等功能；
3、系統具有瓦斯抽采（放）監測和顯示功能；
4、系統軟件具有操作權限管理功能，對參數設置、控制等必須使用密碼操作，并具有操作記錄；
5、系統軟件在各種顯示模式下都有主菜單顯示，主菜單包括：參數設置、頁面編輯、控制、列表顯示、曲線顯示、狀態圖及柱狀圖顯示、模擬圖      顯示、打印、查詢、幫助等；
6、系統軟件具有分類查詢功能，可以分為報警查詢、斷電查詢、饋電異常查詢、調用查詢等類別；
7、系統軟件具有模擬量數據表格顯示、模擬量數據的實時顯示、模擬量曲線顯示和開關量狀態表格顯示、開關量狀態圖與柱狀圖顯示功能；
8、系統軟件具有通風系統模擬圖顯示、瓦斯抽采（放）系統模擬圖顯示、監控系統自檢模擬圖顯示等功能；
9、系統軟件具有聲光報警及短信發送功能；
10、系統軟件具有統計值記錄、模擬量及開關量的報警和斷電等記錄的功能；
11、系統軟件具有模擬量與開關量的日（班）報表打印功能；

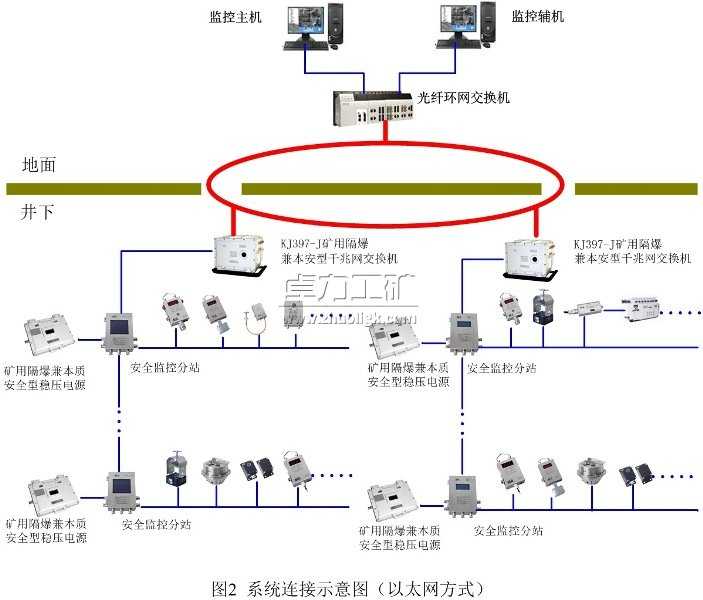

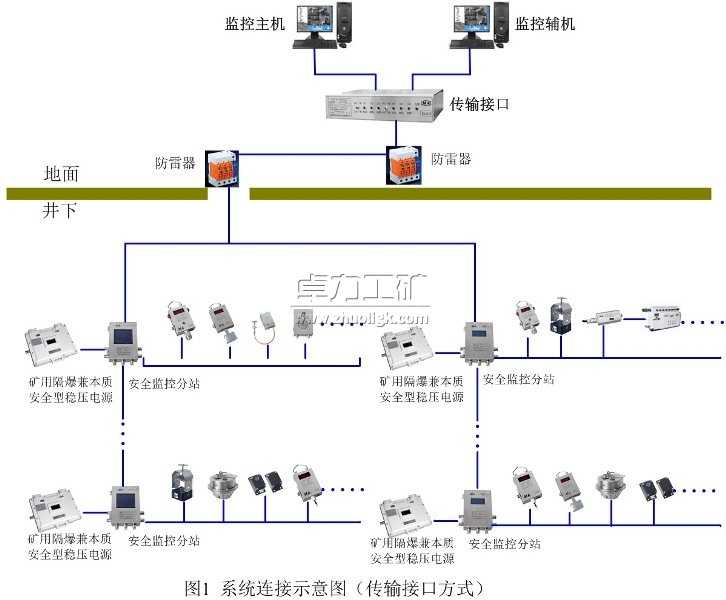

12、系統組網方式靈活，既可以通過傳輸接口采用電纜傳輸（如圖1），也可以直接通過交換機采用光纖傳輸（如圖2）；
13、地面中心站與分站以及分站與傳感器之間的信息傳輸，全部采用RS485總線式傳輸，可以采用同一種四芯電纜（立井井筒電纜除外）。這不僅現場接線方便，電纜的備品備件數量大大減少；
14、分站的智能化程度高，可用于組成各種子系統（如：水泵監控子系統、主扇風機監控子系統、風電瓦斯閉鎖等），它不依賴上位機而獨立工作。可以對該子系統事故前后兩小時內存儲的數據進行離線分析，真正起到事故分析的“黑匣子”作用；
15、系統中所有設備在出廠時都有一個唯一的ID號，即廠家對每個產品的生產、維修、使用地點等信息都建立完善的檔案，以利于對產品跟蹤服務；
16、系統中的所有設備都處于不小于2.5h 的備用電源保護下，確保系統工作的連續性和可靠性；
17、系統中所有需要現場調看數據、參數設定、校準等操作，只需要一個紅外遙控器即可；
18、本安電源均具有通信功能，不僅可以就地用遙控器調看電源的工作狀態，也可將有關信息傳輸到地面計算機，及時分析系統故障情況，準確有效地對系統進行維護；
19、本系統備有兩種瓦斯傳感器供用戶選擇，一種是以催化元件為基礎的瓦斯傳感器，另一種是以紅外吸收原理為基礎的瓦斯傳感器；后者壽命長達5年、校準時間長達1個月、且無高濃度瓦斯下的“中毒”現象；
20、每種傳感器均有兩種輸出方式：RS485和（200－1000）Hz，后者是部頒礦用傳感器優選標準信號制，因而可與國內各種監測系統配套使用；
21、系統在接入各種設備時，均可在地面監控主機上直接生成，完全消除了設備開蓋設定地址撥碼開關操作的傳統方法，確保設備可靠運行。
