全景鉆孔電視系統說明書

系統概述

煤礦頂板地質災害的防控,除了對煤礦頂板的外部物理現象(例如壓力、位移、離層)進行監測外,對巖層內物理現象進行直接監測是一種行之有效的方法。以往的方法是用地質鉆孔截取巖心進行分析,這種方法雖然可以觀測到巖石的破碎度、煤礦井下巖層分類、水的裂隙帶等,但工程量大、勘探效率低,不能及時提供報告。全景鉆孔電視用于煤礦井下地質鉆孔的數字成像技術和三軸定位裝置,可以連續記錄鉆孔的構造影像和三軸坐標,通過計算機處理形成地質鉆孔的三維空間地質影像資料,可用于煤礦巖層分類、工作面超前構造探測、水災害探測、煤層儲量統計等領域,是工作面頂板災害和水災害防治的有效探測工具。

系統特點

1.主機采用linux操作系統。
2.A8處理器，主頻1GHz。
3.QT的操作界面。
4.觸摸屏操作。
5.深度數據采集和疊加。
6.鉆孔亮度調整。
7.電量、存儲器容量的顯示。
8.電量、存儲器容量的顯示。

系統功能

1.采集的視頻文件播放。
2.視頻分解成圖片。
3.對單幀圖片進行處理。
4.圖片批量處理。
5.把采集的環形圖片處理成矩形。
6.對矩形圖片進行拼接。
7.生成鉆孔的展開圖。
8.生成鉆孔的特定段或全鉆孔的圓柱圖。
9.智能計算鉆孔的裂隙寬度、產狀、近似面積。
10.輸出報表、BMP和JPG的圖片。

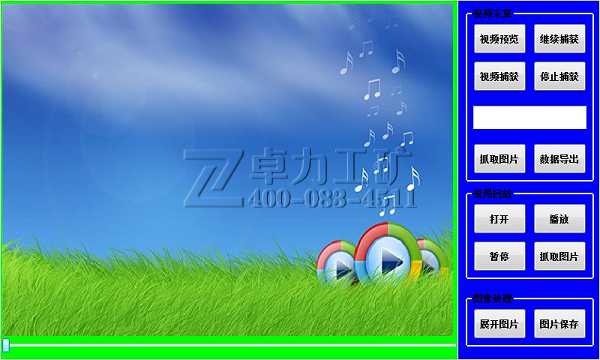

主機頁面

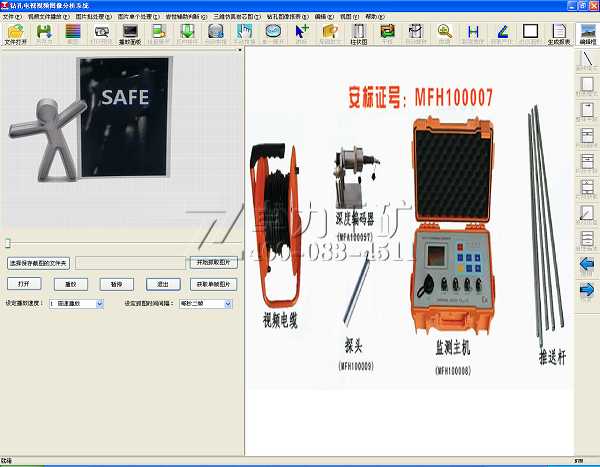

軟件程序頁面
