礦用主通風機監控系統說明書

概述

主扇風機是礦山建設和生產中關鍵而又重要的設備，運行的好與壞直接關系到礦山的安全生產和經濟效益。因此，一個比較完善、操作方便的控制系統對其運行的過程進行監控便顯得十分重要，也是保障風機安全、可靠運行的最佳途徑。本系統針對其重要性，吸收先進的控制理念，并針對風機運行的特點，將系統做到安全、可靠、經濟、操作方便。

系統描述

• 該系統基本原理是在礦山風機處安裝風機在線監測系統，監測系統處于全天24小時自動監測狀態，實時動態監測風機風量和負壓，實時監測風機軸溫、電機軸溫、流量等各個參數；風機檢測系統就地顯示各個參數并通過以太網將數據上傳到礦井綜合自動化平臺，具有超限報警功能。可在風機房工控機上設置為監測中心，也可以由調度室自動化平臺設置為監測中心。
• 系統采用SIEMENS S7-300PLC上位軟件采用開誠主扇專用組態界面，所有監測數據可由風機在線監測系統軟件進行分析處理，繪制出負壓、風量、電流、功率等運行軌跡。
• PLC非單臺、非冗余系統而是更適合主扇應用的雙獨立PLC系統，兩臺風機控制、采集、控制電源供電相互獨立，一臺檢修或故障時能單獨運行另外一臺，相對于冗余系統更能提高風機運行的可靠程度。
• 主要設備由PLC控制柜、工控機、操作臺、UPS電源、傳感器、低壓控制電纜組成。
• 上述設備放置于主控室內供操作工對風機進行控制，并預留了遠傳接口（RJ45以太網）可連接在礦方環網將數據傳輸?shù)阶詣踊脚_，以實現遠程控制及自動控制。
• 現場設備變頻器通過其通訊接口實現遠程調速功能。配電柜為真空接觸器形式的開關柜，可實現遠程控制。
• 現場主扇操作在工控機上進行，由兩臺冗余工控機進行兩臺主扇的操作。
• 控制2臺主扇分別由2套獨立的PLC進行控制，每套PLC控制一臺主扇，電源獨立能單獨停、送電。
• 礦調度室內放置兩臺工控機顯示主扇的參數及主扇進行遠程控制。

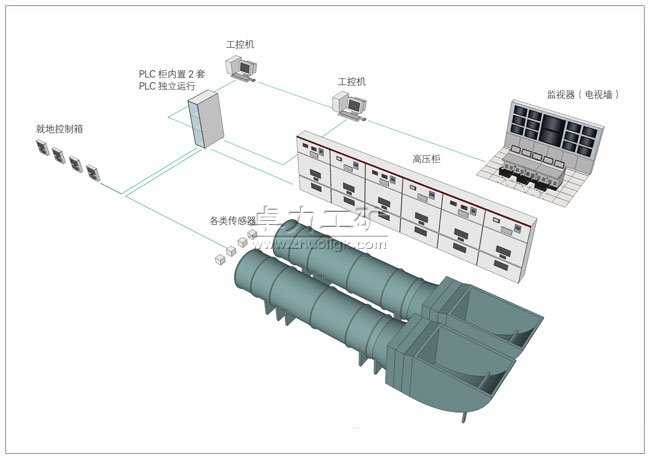

系統配置圖
