柴油機消防泵控制器說明書

柴油機消防泵控制器

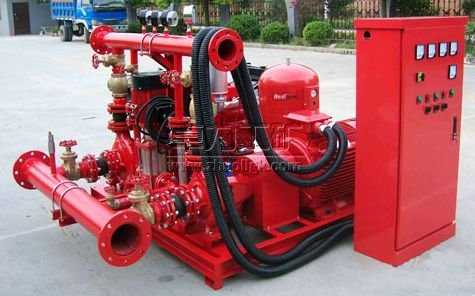

柴油機水泵柴油機水泵自動控制屏
選用柴油機水泵自動控制屏、可以承受機械、電氣、振動、熱應力以及在正常運行情況下可能遭受的潮濕影響。
本自動控制屏在接到用戶發出的啟動指令后(無源常開觸點)能在15秒內自動啟動泵組并對泵組運行過程中的故障進行監測、報警和處理。
自動控制屏采用GU320A控制器作為自動控制的關鍵部件，自動控制屏通用性強，功能齊全、性能可靠；可與各類柴油機水泵組配合。
自動控制屏有兩種操作模式：一種是控制器操作，另一種是鑰匙開關操作。鑰匙開關操作一般用于控制器發生故障時緊急起動機組。
 柴油機消防泵的控制方式:
--根據火警信號或電動消防泵啟動失敗或消防水管網的壓力低信號，柴油機水泵自動啟動，自動啟動后需人工手動操作停機。
--消防泵房內手動按鈕啟動柴油機水泵
-- 主消防屏(位于集控室內)手動按鈕遙控啟動柴油機水泵
-- 消防泵房內手動按鈕停柴油機水泵
-- 主消防屏(位于集控室內)手動按鈕遙控停柴油機水泵

GU320A智能液晶顯示全自動控制器 ，主要有以下控制、故障保護及運行參數檢測功能：
控制方式
控制器有三種控制方式：自動操作模式、手動操作模式、測試操作模式。
控制器有六個按鈕：“AUTO”：自動模式、“MAN”：手動模式、“TEST”：測試模式、“START”：啟動、“STOP/RESET”：停機、“L.TEST/MUTE”：試燈及消音
自動方式
按住“AUTO”鍵（連續2秒以上），按鍵上LED指示燈亮，控制器即運行于自動操作模式
當火警發生時(無源常開觸點閉合信號), “START/啟動”按鈕指示燈亮 ,發出起動信號,機組將自動起動.
機組如10秒內不能起動,則停止10秒后再起動.若連續三次還不能起動,則液晶顯示為“START FAILURE/啟動失敗”
當柴油機轉速超出起動成功轉速時, 起動電機退出，液晶顯示為“RUN/運行”.
機組自動起動成功后,只能手動操作停機。
手動方式
按住“MAN”鍵（連續2秒以上），按鍵上LED指示燈亮，控制器即運行于手動操作模式。
按住“START”鍵（連續2秒以上）, 發出起動信號,機組將起動.
機組如10秒內不能起動,則停止10秒后再起動.若連續三次還不能起動,則液晶顯示為“START FAILURE/啟動失敗”
按住“STOP”鍵（連續2秒以上）, 發出停機信號,機組將停機.
預警和故障保護停機
1 預警
注意：預警是非嚴重的故障狀態，一般是指某些檢測參數接近機組故障設定值，預警用于提醒操作員注意不符合要求的情況并及時解決，確保系統連續運行。當預警發生時，狀態指示燈亮，蜂鳴器響，但故障不鎖定，機組不停機，一旦故障解除預警燈即自動熄滅。
下列情況將會出現預警：充電失敗、蓄電池電壓低、機油壓力低、發動機冷卻水溫高、超速、低速
2停機故障
當機組發生下列故障時將會報警及停機保護：超速
運行參數檢測(液晶狀態欄顯示)
機油壓力 KPA
冷卻水溫度 ℃
油機運行轉速 RPM
油機累計運行時間 H
蓄電池電壓 V

自動控制屏，主要包括以下器具：
水溫表 一個
油壓表 一個
手動啟動鑰匙 一個
GU320A智能液晶顯示自動控制器 一個
自動備機功能
1 蓄電池自動備機充電(24.5V至28.5V)
2 冷卻水自動備機預熱
3 自動備機狀態需220V、2KW市電。
4 機旁接線箱主要包括以下器具
市電充電器 一個
輔助系統
1燃油、滑油系統
－ 滑油濾器(機帶)
－ 燃油濾器(機帶)
2直流電起動系統
－配置直流24V起動電動機及24V充電發電機
－24伏、120AH免維護蓄電池
3進排氣系統
－干式空氣濾器
－工業級消音器
－波紋管
4冷卻系統
－冷卻風扇、散熱水箱
5底座框架
柴油機、水泵、散熱水箱、自控屏等安裝在同一個鋼結構底座框架上。
