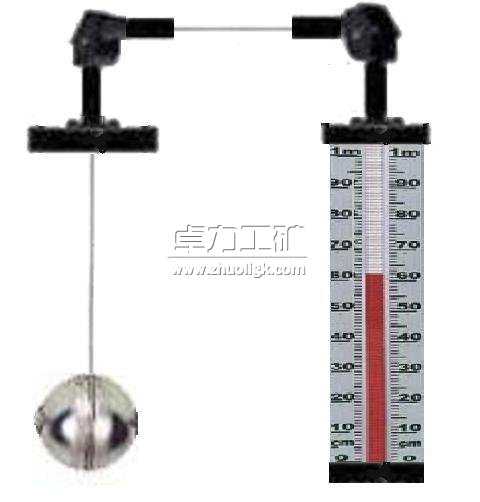

UFZ-4型浮標液位計說明書

UFZ-4型浮標液位計是一種簡易的液位測量儀表，它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液液閏測量，以解決人工測理液位的困難。

UFZ-4型浮標液位計原理
液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W，重錘針重量為W1，浮標浸在液本中所受到的浮力為F，系統摩擦為（。在平衡狀態下：W-F-W1-f=0）
當液位上升時，浮力F增大，W、W1、和f均不變，上式平衡破壞，垂指針下滑。直到F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上長，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。

浮標液位計以浮標為測量元件，液位變化時，浮標隨之上下浮動，通過與浮標軟連接的牽引索帶動主體立管內的重錘（內含磁鋼）做反向同步移動，利用磁鋼與磁翻板的磁耦合作用，驅使磁翻板翻轉180°，顯示器頂端為液位下限（既零位）底端為液位上限（既滿量程）液位上升時，顯示器以紅色指示液位高度，紅色下部為白色，顯示無液部分（即液紅氣白）。隨著液位的不斷上升，紅色不斷增加由上下移，白色不斷下移減少，從而顯示器以紅色連續的支出液位的高度。

UFZ-4型浮標液位計參數
測量范圍： 0-20m內任意選擇
指標精度：±20mm
工作壓力：常壓或±200mmH20（帶V型密封管）
介質密度：≥0.6g/cm3
導向鋼絲安裝鉛直度：≤±5
材質：按液部分1Cr18Ni9Ti
指示標尺鋁合金
