磁浮子液位計·磁性浮子液位計說明書

一、概述

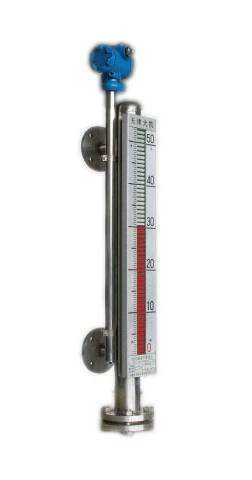

磁浮子液位計·磁性浮子液位計
就地顯示磁性浮子式液位計具有顯示直觀醒目、不需電源，安裝方便可靠，維護量小，維修費用低的優點，是玻璃管，玻璃板液位計的升級換代產品。可廣泛應用于石油，化工，電站，制藥，冶金，船舶工業，水/污水處理等行業的罐、槽、箱等容器的液位檢測。
MY-UHZ磁性浮子液位計由現場指示部分及其輔助裝置（液位控制開關和液位遠傳變送器）二部分組成，用戶也可以單獨選用現該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。因此，它比傳統的玻璃板（管）液位計具有更高的可靠性、安全性、先進性、實用性。
HAKK-190系列磁浮子式液位計是以磁性浮子為感應元件，并通過磁性浮子與顯示色條中磁性體的耦合作用，反映被測液位或界面的測量儀表。
UHZ-25型磁浮子液位計和UHZ-27型頂裝浮球液位計，可配置遠傳液位變送器，用以實現液位信號遠傳的數/模顯示。
具體類型
1.（基本型）
2.UHZ-592磁性浮子液位計（夾套型）
3.UHZ-593磁性浮子液位計（防霜型）
4.UHZ-594磁性浮子液位計（防腐型)
5.UHZ-595磁性浮子液位計（頂裝型）
6.UHZ-596磁性浮子液位計（吊繩型）
7.UHZ-597磁性浮子液位計（內襯型）
8.UHZ-598磁性浮子液位計（液化氣型）
9.UHZ-599磁性浮子液位計（界面型)

二、結構原理
MY型屬模擬式液位變送器，由液位傳感器和信號轉換器兩部分組成。液位傳感器由裝在φ20不銹鋼護管內的若干干簧管和若干電阻構成，護管緊固在測量管（主體管）外側；信號轉換器由電子模塊組成，安置在傳感器頂端或底端的防爆接線盒內。
工作原理
磁浮子式液位計和被測容器形成連通器，保證被測量容器與測量管體間的液位相等。當液位計測量管中的浮子隨被測液位變化時，浮子中的磁性體與顯示條上顯示色標中的磁性體作用，使其翻轉，紅色表示有液，白色表示無液，以達到就地準確顯示液位的目的。
用戶還可根據工程需要，配合磁控液位計使用，可就地數字顯示，或輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關使用，對液位監控報警或對進液出液設備進行控制。

三、磁浮球液位計的應用
主要廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量。

四、磁浮球液位計特點
磁浮球液位計具有結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)。
各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。
現場指示、信號遠傳(4~20mA或HART)、一機多能。
顯示器以紅色指示液位，直觀、醒目。
測量范圍大、全過程測量無盲區。
顯示器與被測介質完全隔離，安全、可靠。

五、主要技術參數
1、量程：由測量范圍H確定；
2、誤差：±10mm；
3、輸出信號：4～20mA.DC（兩線制）；
4、負載電阻：≤550Ω；
5、供電電壓：24V.DC；
6、出線口：M20×1.5（內）；
7、環境溫度：-40～+60℃；
8、防爆等級：dⅡBT1-4；
9、外殼防護等級：IP65。

介質溫度：-40℃～450℃
介質粘度：≤10-4㎡/S
介質比重：≥0.35g/cm3
管體材質：由具體密度而定
安裝法蘭： 標準DN20。也可以根據用戶要求
排污閥：（Q11f－15PC1/2’’）內螺紋管式球閥
放氣孔：GZ1/2” 管堵頭
