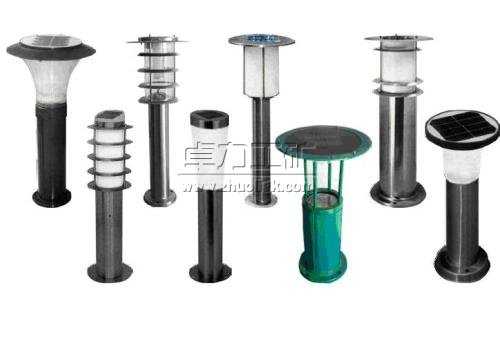

太陽能草坪燈說明書

太陽能草坪燈在有光照射下，通過太陽能電池將電能存儲于蓄電池，在無光情況下，通過控制器將蓄電池電能送入負載 LED 中。適用于住宅社區綠草地美化照明點綴、公園草坪美化點綴。
太陽能草坪燈是一種綠色能源燈具，具有安全、節能、環保、安裝方便等特點。
太陽能草坪燈主要由光源、控制器、蓄電池、太陽能電池組件及燈體等部件組成。

系統組成
一套完整的太陽能草坪燈系統包括：光源、控制器、蓄電池、太陽能電池組件及燈體。
當白天太陽光照射在太陽能電池上時，太陽能電池將光能轉變為電能并通過控制電路將電能存儲在蓄電池中。天黑后，蓄電池中的電能通過控制電路為草坪燈的LED光源供電。第二天早晨天亮時，蓄電池停止為光源供電，草坪燈熄滅，太陽能電池繼續為蓄電池充電，周而復始、循環工作。
控制器由單片機、傳感器組成，通過對光信號的采集和判斷控制光源部分的開、關。燈體主要起到系統防護及白天的裝飾作用，保障這一系統正常運行。其中光源、控制器、蓄電池是決定草坪燈系統性能的關鍵。系統樞圖如右圖所示。
太陽能電池
1、類型
太能能電池是將太陽能轉化為電能，較實用的有單晶硅、多晶硅、非晶硅三種太陽能電池。
（1）單晶硅太陽能電池性能參數比較穩定，適合在陰雨天比較多、陽光不是很充足的南方地區使用。
（2）多晶硅太陽能電池生產工藝相對簡單，價格比單晶硅低，適合在太陽光充足、日照好的東西部地區使用。
（3）非晶硅太陽能電池對太陽光照條件要求比較低，適合在室外太陽光不足的地方使用。
2、工作電壓
太陽能電池的工作電壓為配套電池電壓的1.5倍，才能保證給蓄電池正常充電。如給3.6V蓄電池充電需要用4.0~5.4V太陽能電池；給6V蓄電池充電需要用8~9V太陽能電池；給12V蓄電池充電需要用15~18V太陽能電池。
3、輸出功率
太陽能電池的單位面積輸出功率約為 127 Wp/m2。太陽能電池一般由多個太陽能單元電池串聯組成，其容量取決于照光源、線路傳輸部件所消耗的總功率以及當地太陽能輻射能量。太陽能電池組輸出功率宜超過光源功率的 3~5 倍，光照豐富、開燈時短地區為（3~4）倍以上；反之為（4~5）倍以上。
蓄電池
蓄電池在有光照時將太陽能電池板所發出的電能儲存起來，到夜晚需要照明的時候再釋放出來。
1、類型
（1）鉛酸（CS）蓄電池：使用于低溫高倍率放電、能力偏低，目前大部分太陽能路燈采用。密封免維護、價格低。但要注意防止鉛酸污染，應逐步淘汰。
（2）鎳鎘（Ni-Cd）蓄電池：放電倍率高、低溫性能好、循環壽命長，小型系統采用，但應注意防止鎘污染。
（3）鎳氫（Ni-H）蓄電池：高倍率放電、低溫性能好、價格便宜、無污染，為綠色環保電池。可為小型系統采用，這種產品宜大力提倡。目前，廣泛采用的有鉛酸免維護蓄電池、普通鉛酸蓄電池和堿性鎳鎘蓄電池三種。
2、蓄電池連接
并聯連接時，要考慮各單體電池間的不平衡影響，并聯組數不宜超過四組。安裝時要注意，蓄電池的防盜問題。
工作原理
電路結構
以光敏電池為光敏器件的太陽能草坪燈電路如圖1所示。所謂以
光敏電池為光敏器件是指利用太陽能電池本身的光感特性，即有光太陽能電池輸出電壓，輸出端呈現高電平；當無光時，太陽能電池沒有電壓輸出，輸出端出現低電平。
該電路主要由蓄電池充電電路、開關電路、驅動電路組成。充電電路由太陽能嗲吃哪行V1、二極管D1、蓄電池V2構成；開關電路由三極管Q1和電阻R2構成；驅動電路由三極管Q2組成。
電路工作原理
在圖1中，當有光照射時，相等于開關S1閉合，連接6點。此時三極管Q1基極出現高電位，Q1三極管導通（集電極與發射極導通），Q1三極管處于飽和區，通過R2電阻的電流將全部通過Q1三極管的集電極向發射極接地，而流向Q2三極管基極電流幾乎為零，所以Q2三極管截止，即Q2的集電極和發射極無電流，負載LED1無電流，停止工作。
同時太陽能電池產生的電能通過D1二極管一部向蓄電池V2充電，另外一部分通過R2電阻、Q1集電極、Q1發射極接地。由于蓄電池內阻遠小于R2電阻，所以太陽能電池產生的電能幾乎流向蓄電池V2。
當無光照射時，相等于開關S1斷開。此時三極管Q1基極出現低點位，Q1三極管截止（集電極與發射極截止），Q1三極管處于截止區，通過R2電阻的電流將全部通過Q2三極管的基極向發射極接地，所以Q1三極管處于放大區，即Q1的基極電流和集電極電流成β倍關系，負載LED1正常工作。
