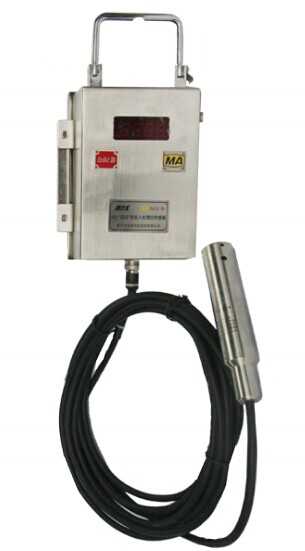

KGU13礦用投入式液位傳感器說明書

一、概述

 KGU13 礦用投入式液位傳感器用于測量液位高度，可適用于無顯著震動和沖擊以及有爆炸性混 合物，但無破壞絕緣的腐蝕性氣體等環境。具有就地顯示液位高度，并自動地將液位高度值轉換成標準信號傳送給關聯設備。 傳感器電路采用單片機設計，能輸出多種信號，供遠程采集； 并具備故障自檢功能，給使用和維護帶來很大的方便。



二、原理：

傳感敏感元件根據水中的壓力與空氣中的壓力差，把水位的高度變換成壓力差，再把壓力差電信號送給信號處理電路，單片機通過數字信號運算處理后，將水位高度通過數碼管進行顯示，同時輸出對應的信號至配接設備，實現連續實時檢測。



三、 環境參數

a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 機械環境：無顯著震動和沖擊的場合；
e) 適用于煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

四、技術參數
1.  電氣性能
a)  工作電壓：（9～25）V.DC；
b)  工作電流：≤25mA@24V.DC。
2.  測量范圍：0.00m ～ 5.00m。
3.  基本誤差：±1.0%F.S。
4.  信號輸出制式
a)  RS485信號（優選）：
· 傳輸方式：主從式、半雙工；
· 傳輸速率：4800bps；
· 信號工作電壓峰峰值：≤12V。
b) 頻率信號：
   頻率： （200～1000）Hz（脈沖寬度大于0.3ms）（線性對應0.0m ～ 5.00m）；
5. 顯示值穩定性
   傳感器采用數字信號顯示，其分辨率為 0.1 kPa。



五、特點：

1. KGU13礦用投入式液位傳感器采用單片機和集成數字電路，電路結構簡單，性能可靠，便于維修和調試；
2. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸中的電磁干擾；
3. 采用全新開關電源，整機功耗更低，傳感器傳輸距離更長，本安參數更小，兼容各大系統；
4. 新型高強度外殼結構，增強了儀器抗沖擊能力；
5. 采用新工藝探頭，具有防腐、防堵等特點。
