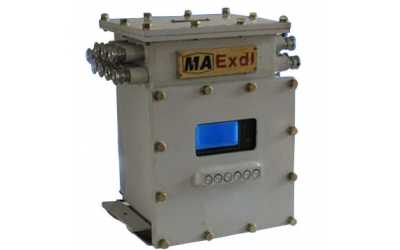

ZBL-L低壓漏電保護裝置(380V～1140V)說明書

ZBL-L低壓漏電保護裝置產品介紹
ZBL-L低壓漏電保護裝置采用了現代漏電保護裝置設計技術，與同類型產品比較經濟效益好安全性能高等優點。
ZBL-L低壓漏電保護裝置適用于煤礦井下具有甲烷和煤塵危險的場所，作為低壓380V～1140V中性點不接地系統的漏電保護。
ZBL-L低壓漏電保護裝置適用范圍
1、裝置適用電壓等級：380V～1140V。
2、裝置適用接地方式：中性點不接地。
3、裝置適用安裝地點：中央變、采區變和工作點均可安裝。
4、裝置適用最惡劣的場所：具有甲烷和煤塵爆炸危險的場所。
ZBL-L低壓漏電保護裝置使用環境
1、海拔不超過2000m；
2、環境溫度：-5℃～40℃；
3、空氣相對濕度不大于95%(25℃時)；
4、在有爆炸性氣體(甲烷)和煤塵混合物的地方；
5、在無明顯搖動和沖擊振動的地方；
6、在垂直面的安裝傾斜度不超過15°；
7、在無破壞金屬及絕緣的氣體和蒸氣的環境中；
8、在無滴水及其它液體浸入的地方；
9、安裝類別：Ⅲ類；污染等級：3級。
ZBL-L低壓漏電保護裝置具體參數：
●控制電壓：380V、660V、1140V。
●工作電源：控制電壓。
●總線段數：1。
●支路數：9。安裝于第二級（變壓器下的支路開關下又帶若干條分路開關）時，支路數為8。
●礦用隔爆型低壓漏電保護裝置動作電阻值和閉鎖動作電阻值：
電壓等級 380伏 660伏 1140伏
動作電阻值 3.5K±20% 11K±20% 20K±20%
閉鎖電阻值 7K±20% 22K±20% 40K±20%
●礦用隔爆型低壓漏電保護裝置動作時間：支路出口時間30毫秒；總出口時間300毫秒。均可任意設置。
●礦用隔爆型低壓漏電保護裝置工作電源變化適應能力：工作電源變化在額定值的75%～110%時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。
●低壓系統電容變化適應能力：當系統電容在0.1μf～1μf范圍內變化時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。
●分散性漏電電阻分辨率：動作電阻整定值20％＋2K。
●繼電器出口輸出：總出口和進線對應的一對一出口，均為常開無源觸點，觸點容量為1A；380VAC。
●外形尺寸：寬（310）×深（280）×高（410）
