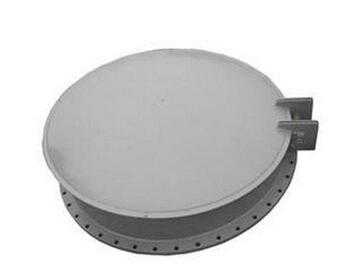

PM型鋼制拍門說明書

PM型鋼制拍門是安裝在給排水和污水處理工程的排水管出口的一種單向閥，用以溢流或止回介質，也可用于各種豎井井蓋。
僅用于單向水流的圓形、方形或矩形出口，結構簡單，工作可靠，無需人力操作，可用法蘭連接，也可與預埋件連接固定
按外形構造分圓型拍門和方型拍門。
組成：
PM型鋼制拍門主要由閥體、閥蓋、鉸鏈構件組成。
原理：
其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉，已達到溢流和止回的作用。
PM型鋼制拍門主要性能：
公稱壓力：0.1mpa
適用介質：水、河水、污水、海水
適用溫度：50
PM型鋼制拍門型號

型號	D	D1	D2	L	n-d
￠400	400	495	540	230	16-￠23
￠500	500	600	645	280	20-￠23
￠600	600	705	755	330	20-￠23
￠700	700	810	860	330	24-￠26
￠800	800	920	975	330	24-￠30
￠900	900	1020	1075	350	24-￠30
￠1000	1000	1120	1175	380	28-￠30
￠1200	1200	1320	1375	420	32-￠30
￠1400	1400	1520	1575	480	36-￠30
□300	300	390	460	200	4-￠18
□400	400	520	590	230	4-￠18
□600	600	765	835	330	8-￠23
□800	800	950	1050	330	8-￠23
□1000	1000	1150	1250	380	8-￠23

采購說明：
1.注明材質（鑄鐵或鋼制），不注明時按鑄鐵生產。
2.逆向承受水頭不超過8m，超過時請注明水頭。
3.安裝時最好采用法蘭連接，當采用預埋件連接時，預埋件的設置請參照鑄鐵鑲銅閘門樣本中的預埋鋼板形式。
4.圓拍門法蘭標準為GB/T9119-2000,PN0.25MPa.
5.本公司另生產浮箱拍門、規格尺寸同此表。
