礦用錨索說明書

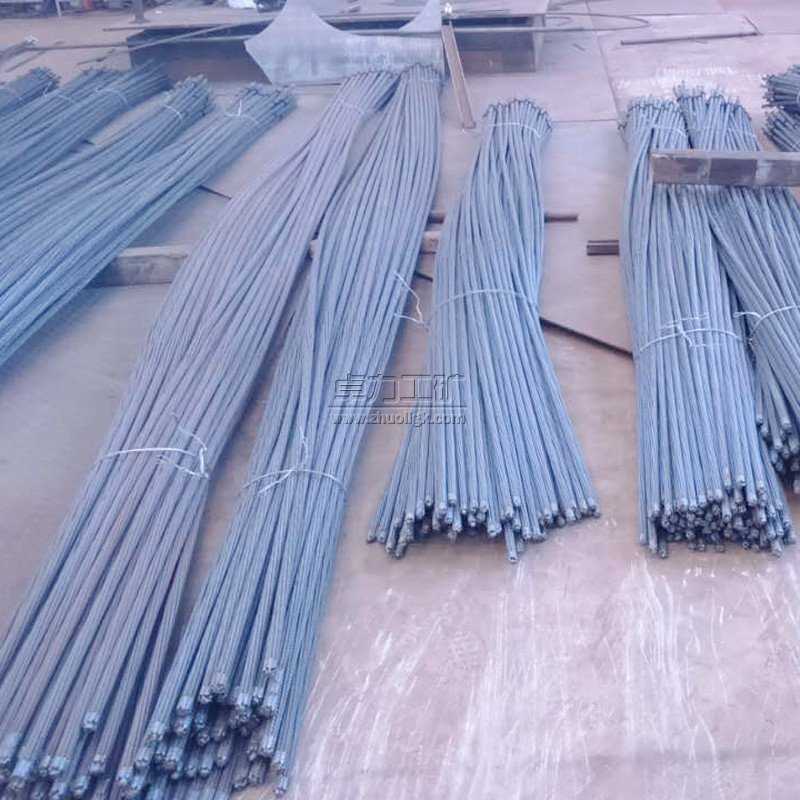

礦用錨索介紹
礦用錨索應用于煤礦或其他礦山、井巷、圍巖加圈，礦井巷到按常規設計的錨桿支護形式及參數，往往不能有效的支護，造成錨桿支護的整體垮塌，帶來嚴重的后果。由于鋼鉸線長度不受限制，可以將錨圈段錨圈在堅硬的頂板上，同時，因鋼鉸線強度級別較高，可以提供較大的預應力，使錨固段下部的復合頂板聯合一體，形成統一的剛性頂板、起到較好的支護效果。

錨索結構組成
礦用錨索是由鋼絞線、錨固劑、托盤、錨具及其它錨固附件組成，可通過機械張拉，對圍巖施加主動壓力的一種裝置。
礦用錨索結構一般由內錨頭、錨索體和外錨頭三部分共同組成。
內錨頭又稱 錨固段或錨根，是錨索錨固在巖體內提供預應力的根基，按其結構形式分為機械式和膠結式兩大類，膠結式又分為砂漿膠結和樹脂膠結兩類，砂漿式又分二次灌漿和一次灌漿式。
外錨頭又稱外錨固段，是錨索借以提供張拉噸位和鎖定的部位，其種類有錨塞式、螺紋式、鋼筋混凝土圓柱體錨墩式、墩頭錨式和鋼構架式等。

錨索抗拉強度(1MPa=1N/mm2)

錨索直徑	抗拉強度（N/mm2）	抗拉強度（MPa）
φ15.24	1426.05	1860
φ17.80	1427.31	1860
φ21.60	1376.11	1770

預應力鋼絞線技術指標(檢測報告)

規格 mm	破斷負荷 kN	屈服負荷 kN	伸長率% L0≥500	1000h 松弛率≤	強度 Mpa
φ15.24	264.6-269.4	≥234.6	4-5.5	2.5	1860
φ17.80	≥360	≥335	5	2.5	1860
φ21.60	≥520	≥484	5	2.5	1770

礦用錨索技術參數
靜載荷性能參數：錨具效率系數η.(%)：≥0.95
極限載荷下總應變§(%)：≥2.0
錨索抗拔力TW(KN)：≥165
托板承載力TB(KN)：≥235
錨具使用型號：KM15-1860
錨固方式：樹脂
錨索長度：5-10M
適用孔徑：28-32MM
托板尺寸：250*250*20
礦用錨索外形尺寸
a 錨具錨環（外徑×寬度）Φ48×46.5 0.48Kg
b 錨具夾片（大端外徑×寬度）Φ29×43.5 0.068Kg
c 托盤（長×寬×厚）250×250×20 9.8 Kg
d 鋼絞線（每1000米理論重量） 1102 Kg
礦用錨索性能參數
a 錨具靜載錨固性能ηa≥0.95 εapu≥2.0%
b 疲勞荷載性能：滿足200萬次循環荷載；
c 周期荷載性能：滿足50次周期循環荷載。
d 錨索抗拔力：Tw＞1.05Nt=157.5KN
礦用錨索的運輸與貯存
礦用錨索在運輸、裝卸過程中應輕裝輕卸，不得隨意拋擲，應保證錨索產品不受損傷和沾染油污。錨索制作完成后應盡早使用，不宜長期存放，如需存放時應放置在干燥、清潔處，避免雨淋浸水造成銹蝕和油污。
