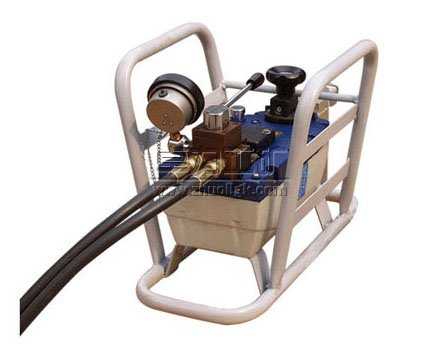

QYB50氣動液壓泵說明書

氣動液壓泵以壓縮空氣為動力源，氣動液壓泵將較低的空氣壓力轉換成高壓油，即利用大面積活塞端的低氣壓產生小面積活塞端的高液壓。
氣動液壓泵代替手動或電動液壓泵與錨索張拉機具、退錨機、錨桿拉力計或其他液壓工具配套使用，顯著降低勞動強度，提高效率而成為理想的動力源。

用途
氣動液壓泵廣泛應用于冶金、礦山、船舶、機械、石油化工等領域，特別適合煤礦井下有防爆要求的場合使用。

原理

氣動液壓泵（氣驅液壓泵）可以充水，充油或填充化學介質。氣體驅動壓力范圍為1-10bar。其工作原理類似于往復循環的增壓器。其底部活塞由二位四通先導閥來控制。
氣動液壓泵為自填充型泵，一般來說，無需使用空氣管線潤滑器。當驅動活塞向上運行時，將液體吸入泵內，此時入口處的單向閥打開，出口單向閥關閉。當活塞向下運行時，在液體一側會形成一定壓力，壓力會將入口處單向閥關閉，出口處單向閥打開。氣動液壓泵能夠?qū)崿F(xiàn)自動循環。當出口壓力升高時，氣動液壓泵會減速運行，并對差動活塞產生一定阻力，當力平衡時，氣動液壓泵自動停止運行。當出口壓力降低或氣體驅動壓力增加時，氣動液壓泵會自動啟動運行。


可保持在任何預定壓力下，不再消耗能量和產生熱量
不產生熱量，不會有火花和火焰危險；
壓力線性輸出，容易人工控制；
達7000帕的增壓能力，滿足大多數高壓需要；
容易應用于自動控制系統中；
連續啟停，不受限制，并無不良影響；
氣動活塞環及其他氣動部件在工作狀態時不需要添加潤滑油，節省運行成本，并可防止油氣污染環境；
輕便可靠，易于維護，堅固耐用。
以壓縮空氣為動力源，不需使用電源；
運行時無油潤滑

技術參數表

型號	額定壓力	最高壓力	額定流量	最高流量	氣源壓力	油箱容積	換向方式
QYB50/0.6	50MPA	60MPA	0.6L/min	0.8L/min	0.5MPA-0.8MPA	2.4L	手動
