9-19型高壓離心風機說明書

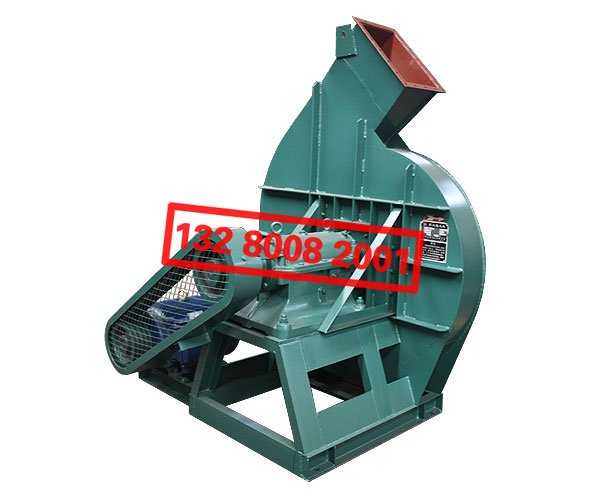

9-19型高壓離心風機

9-19高壓離心風機用途
9-19型高壓離心風機一般用于鍛冶爐、噴涂、電鍍、無線電、蓄電池、玻璃制造等行業的高壓強制通風抽風，也可廣泛用于輸送物料、輸送空氣及無腐蝕性不自然，不含粘性物質之氣體。

9-19高壓離心風機的使用條件
1、輸送的介質要求：輸送的介質應無腐蝕性、不易燃易爆、不含粘性物質、介質中所含塵土及硬質顆粒不大于150mg/m3。
2、介質溫度：一般不起過50℃（最高不超過80℃）

9-19型高壓離心風機 - 風機型式

1、9-19離心通風機為單吸入式，采用前彎型葉輪。
2、根據葉輪的旋轉方向不同，風機可制成右旋和左旋兩種旋向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。
3、9-19離心通風機的出風口角度可制作成0°、45°、90°、135°、180°、225°共6種角度。我公標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。
4、9-19離心通風機的傳動方式為A/D兩種
　A式：電機直聯傳動，結構緊湊、維護簡單。機號3.5~6.3#采用此種傳動方式
　D式：聯軸器傳動，結構形式為連體式：即把風機、傳動組和電機全部裝配在同一個剛性底座上，從而減小了客戶有安裝難

9-19型高壓離心風機 - 結構特點

1、葉輪---9-19風機葉片為12片，均為前向彎曲葉型。
2、機殼---用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
3、進風口--進風口為斂散式整體結構，用螺栓因定于機殼入口一側。
4、傳動組-- 由主軸，軸承箱，滾動軸承，皮帶輪或聯軸器組成。

9-19型高壓離心風機 - 性能參數

機號 Machine (No.)	轉速 Rotation speed (r/min)	配用電機 Matching motor (Kw-P)	流 量 Volume Flow (m3/h)	全壓 TotaI Pressure (Pa)
3.15A	2900	1.1-2	30-810	1919-1745
3.55A	2900	2.2-2	560-1160	2545-2810
4A	2900	3.0-2	824-1704	3584-3253
4.5A	2900	5.5-2	1174-2504	4603-4112
5A	2900	11-2	1610-3488	5697-5080
5.6A	2900	18.5-2	2262-4901	7182-6400
6.3A	2900	30-2	3220-6978	9149-8148
7.1D	2900	5.5-2	4610-9986	11717-10426
8D	2900	11-2	5594-14287	15034-13362
	1450	15-4	3297-7144	3620-3231
9D	1450	22-4	4695-10171	4597-4101
10D	1450	37-4	6440-15455	5840-4958
11.2D	1450	75-4	9047-21713	7384-6246
	960	22-6	5990-14375	3182-2705
12.5D	1450	110-4	12577-30186	9229-7822
	960	37-6	8327-19985	3975-3377
14D	1450	220-4	17670-42409	11668-9878
	960	75-6	11699-28078	5004-4249
16D	1450	401-4	26377-63305	15425-13035
	960	110-6	17463-41912	6570—5575
