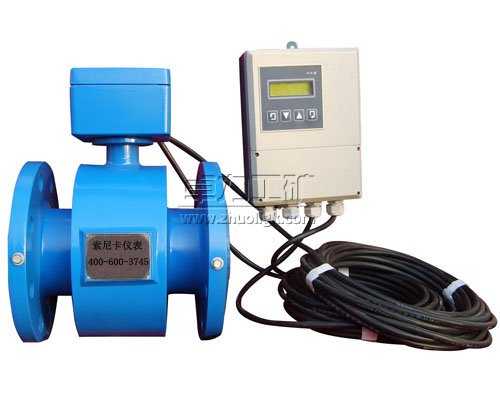

LDE-F分體式電磁流量計說明書

工作原理

分體式電磁流量計流量顯示4行中文液晶，直接顯示正反向流量及百分流量、流速等數據精度等級 優于0.5%
參數設置
通過面板上的按鍵或直接設置各項參數：流量顯示單位、輸出信號量程   及脈沖當量值、零點調整、阻尼時間等
輸出信號
電流輸出 4-20mA
頻率輸出 有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA
無源脈沖：高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載
                  電流≤50 mA
通訊接口 RS485
防護等級 IP65
防爆等級：Exd(ib)ibqIIBT5
工作電源 直流24V或交流220V



技術參數

◆公稱通徑：DN6-DN2200

◆測量介質：各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6-4.0MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃

◆橡膠材質襯里≤65℃

◆儀表精度：管道式0.5級、1.0級；

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

◆分 離 型：  傳感器IP68(水下5米，僅限于橡膠襯里)

◆轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆最大功耗：≤10VA



分體型轉換器安裝尺寸



襯里材料的選擇

應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
