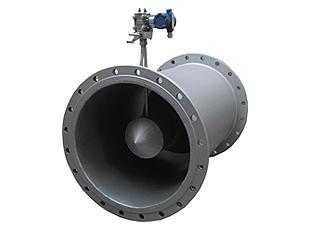

V型錐流量計
V型錐流量計是由V錐傳感器和差壓變送器組合而成的一種差壓式流量計，可精確測量寬雷諾數{8*103≤Re≤5*107}范圍內各種介質的流量。
V型錐流量計是以一個同軸安裝在測量管內的尖圓錐體為節流件的新型差壓式流量測量裝置。它是一種基于文丘里管測量原理，并集經典文丘里管、環形孔板和耐磨孔板優點于一體的新型節流裝置。
其測量理論是：由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展館內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努利方程對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個拋物面，流體通過一定管道的壓力降與流量成正比。
V型傳感器是在測量管中安裝與管道中心線同軸的V錐。該傳感器的測量管和V錐是經過設計、精密加工的。流體在測量管內流經V錐時，在V錐前重新形成流態局部收縮，流速增大，靜壓下降，在V錐前后產生壓差△P，在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐朝下游斷面的中心軸處開取壓口去的低壓PL（靜壓）
V型錐流量計可以成功測量的流體
1.氣體
煤氣：焦爐煤氣、高爐煤氣、城市煤氣
天然氣：包括含濕量5%以上的天然氣
各種碳氫化合物氣體：烷烴類、烯烴類等氣體
腐蝕性其：濕的氯化物氣體等
空氣：包括含水含塵埃的空氣壓縮空氣等
煙道氣：各種鍋爐加熱爐排放的煙道氣
2.蒸汽
飽和蒸汽、過熱蒸汽
3.液體 飽和蒸汽過熱蒸汽
油類：原油、燃料油、含水乳化油、柴油等
水：原水、飲用水、生產水、污水等
各類水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4.特殊流體
油+HC氣+沙
加氣的水：H2O+N2+空氣 H2O+CO2等
V型錐流量計的特點：
1.椎體設計具有整流作用安裝直管段要求低
2.量程比很寬
3.V錐傳感器耐磨損，傳感器長期穩定性能好
4.信號穩定性好
5.永久壓力損失小
6.V錐體β系數計算范圍寬
7.V錐傳感器不堵塞，不粘附，無任何滯留死區，特別適用于臟污介質的流量測量
8.可以測量高溫高壓的介質
9.規格齊全，安裝方式靈活
V型錐流量計的主要技術參數：
1.精度等級：：±0 5%（差壓流量變送器精度應高于0.2級、含0.2級），（β：0.45--0.85當β<0.55，量程比4:1時，精度等級：≤0.30）
2.重復性：0.1%
3.工作壓：0—40MPa（有多個壓力等級可供選擇）
4.工作溫度：-40--850℃
5.環境溫度：-40--65℃
6.安裝直管段要求：前0-3D直管道、后0-1D直管段
7.量程比寬：通常為10:1，選擇合適的參數可達到50:1
8.損小：同樣的β值，壓損是孔板1/3--1/5
9.口徑：15mm--2000mm
10.適用介質：V錐流量傳感器廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流體的流量測量，幾乎適用于所有氣體、液體介質。
