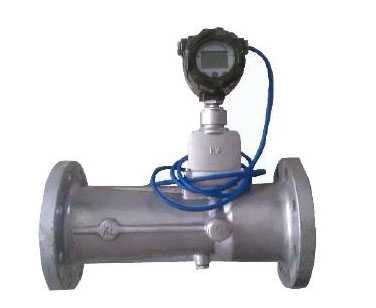

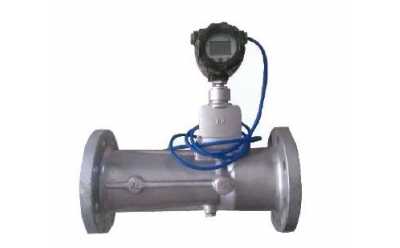

GLX系列礦用旋進漩渦流量傳感器說明書

一、概述
    GLX系列礦用旋進漩渦流量傳感器是一種集流量、溫度、壓力檢測功能為一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男滦蜌怏w流量儀表,廣泛適用于化工、礦山中封閉管道中測量低粘度氣體的體積流量和總量，其良好的測量精度和出色的重復性，使其在國際國內的天然氣貿易輸送計量中被廣泛的采用。
    該傳感器根據JB/T 9249-1999《渦街流量傳感器》和Q/HRC 53-2011《GLX系列礦用旋進漩渦流量傳感器》及GB 3836.4-2000標準中ExibⅠ等級（本質安全型）防爆設計，特別適用于瓦斯抽放管道氣體流量的測量。具有自動實時跟蹤補償和壓縮因子修正、抗干擾能力強、讀數更加直觀、可與微機直接長距離聯網、集成度高、穩定可靠等特點。
二、工作原理
    傳感器的流通剖面類似于文丘里管。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的漩渦流。當流體進入擴散段時，漩渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進積算處理，最后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。
