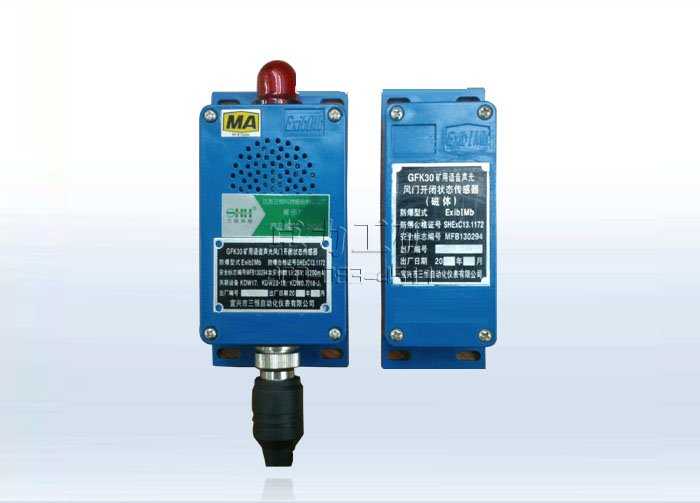

GFK30 （原KGE12）礦用語音聲光風門開閉狀態傳感器(以下簡稱：風門傳感器)是磁性驅動的位置開關傳感器，適用于監測煤礦井下風門的開閉狀態。
風門傳感器系礦用本質安全型產品，可用于礦井下有甲烷及粉塵爆炸危險環境中。
安裝在井下巷道的各級風門上，用來監測風門的開閉狀態，為通風管理提供風門狀態信息,在風門開啟時進行語音聲光報警，提醒操作人員關好風門。
風門傳感器可與與KJ66N煤礦安全監控系統配套使用，可配接KJ66N-F及KJF23X分站。其無源開關觸點信號或電流信號可直接提供給礦井監控系統采集、處理。
2、工作原理
GFK30風門傳感器是一種磁性驅動開關，它將組件裝在風門上，而把干簧開關組件安裝在對應的門框上。當風門關閉時，磁體組件緊靠干簧開關組件，由磁件組件產生的磁專長使干簧開關組件維持閉合（或斷開）狀態，這時由干簧開關組件輸出-閉合（或斷開）信號給監測系統分站或向地面傳輸信號的載波設備，經數據線在地面中心站或模擬盤顯示風門“關”狀態。當風門打開時，磁體組件離開了干簧開關組件，干簧開關組件即輸出-斷開（或閉給監測系統分站或向地面傳輸信號的載波設備，經數據線在地面中心站模擬盤顯示風門“開”狀態。
3、風門傳感器在下列環境條件下應能正常工作：
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：不大于 95%（+25℃）；
c) 大氣壓力：80kPa～110kPa；
d) 煤礦井下有甲烷、煤塵等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
風門傳感器能承受的最惡劣的貯運條件為：
a) 高溫：+60℃；
b) 低溫：-40℃；
c) 平均相對濕度：不大于 95%（+25℃）；
d) 振動：50m/s
4 技術性能
3.1 防爆型式：
礦用本質安全型，標志為“ExibIMb”。
3.2 電氣性能
3.2.1 電源
額定工作電壓 DC18V，電流≤200mA ，電壓波動范圍 DC 12～25 V。
關聯設備見《申請產品主要零（元）部件及重要原材料明細表》。
3.2.2 輸出功能
3.2.2.1語音聲光報警功能
風門傳感器的開閉狀態采用語音聲光報警方式，當風門打開時，語音報警發出報警聲同時紅色報警燈
閃亮；當風門關閉后，語音報警聲停止同時紅色光報警燈停熄滅。
3.2.2.2信號輸出功能
3.2.2.2.1接點信號輸出：（內部撥動開關選至 JD）風門“開”狀態，接點導通；風門“關”狀態，接點斷
開； 接點容量：30V/0.1A(阻性)。
3.2.2.2.2電流信號輸出：（內部撥動開關選至 DL），風門“開”狀態，電流輸出：0mA（負載阻抗≤1kΩ）；風門“關”狀態，電流輸出：5±0.5mA（負載阻抗≤1kΩ）。
3.3動作距離 不小于 30mm，復位距離不大于 80mm（使用配套磁體）。
3.4 防護等級：IP54。
3.5 本安參數：Ui：25V Ii：200mA。
