救生艙氣幕噴淋系統說明書

噴淋系統簡介
氣幕噴淋系統也叫做壓風噴淋系統，他是救生艙必不可少的組成部分，他的作用主要是將壓縮空氣通過噴氣氣幕管形成氣幕，在避難硐室的防護閉門處形成一個相對隔絕的密閉室，過渡室上部分的設備釋放大量的氣流，單向換氣閥將有毒氣體替換出去，不會隨著避險人員進入到生存室內。
噴淋系統結構組成
氣幕噴淋系統主要是由空氣減壓器，不銹鋼三通，高壓金屬軟管，壓力表組件，不銹鋼管，二級減壓器，高壓氣體截止閥，活接，單向閥，卡套三通，機械閥，氣幕裝置，噴淋裝置，氣幕噴淋控制箱，匯流排等組合而成。安全可靠還耐用！
管路設計：氣幕設計采用氣幕刀設計，氣幕刀為純不銹鋼材質，噴射為縫隙0.05mm 的均勻的縫隙向下方噴射氣幕，并采用兩二端供氣。
控制系統設計：開關系統采用門邊機械閥的設計。
氣幕噴淋控制器：主要起到清潔吹掃的作用，即通過大氣量的壓縮空氣，將有害氣體從進入艙內人員的身體上吹洗掉，以達到減少有害氣體濃度并凈化之目的。

噴淋系統工作原理
氣幕噴淋系統主要是解決外界有毒氣體進入硐室和過渡室換氣的一個問題。氣幕吹洗是在第一道門的內側，是壓縮空氣通過氣幕管形成致密的氣簾，阻擋外界空氣進入，同時掃除外界人員身上帶來的毒氣，噴淋通過注入大量新鮮氣體。將有害氣體排出室外，降低硐室內有害氣體的濃度，從而達到更好的凈化環境。
氣幕噴淋系統安裝方法
1）把控制箱固定在過渡室墻壁上、便于人員操作的高度。
2）氣幕簾安裝在門框上，通過氣幕簾上的安裝孔位固定。
3）噴淋安過渡室實際走向排布。
4) 行程開關控制管路通徑DN4，其它進出控制箱管路不能少于DN10。
氣幕噴淋系統產品說明
采用壓風與壓縮氣瓶聯動供氣模式，即系統有壓風時由壓風供氣，沒有壓風時自動切換到壓縮空氣瓶供氣，通過觀察控制箱壓力表實時知曉壓風是否損壞、氣瓶是否有氣；
備有自動開啟和手動開啟模式。實現防爆門打開時，氣幕吹洗自動啟動，防爆門關閉時，氣幕吹洗停止工作；自動失效時可以轉換手動開啟，保證裝置的安全性。
采用高吹掃力無縫隙氣幕簾，壓力為0.6Mpa的情況下單根氣幕簾耗氣量為1.5m³/min。吹掃力9牛米噴淋采用壓風與氣瓶聯動方式供應，有壓風時由壓風進行噴淋，沒有壓風時由氣瓶供氣進行噴淋。
采用高吹掃力氣體噴頭，壓力為0.6Mpa耗氣量1.2m³/min有效噴射距離可達2至3米，形成60度氣流錐角，實現有效噴淋清洗人體上的有毒氣體并置換過渡室氣體；








救生艙氣幕噴淋系統


噴淋裝置

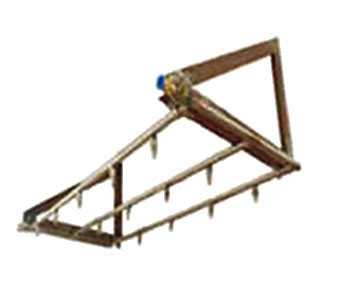

氣幕噴淋架

卓力工礦是國內知名救生艙氣幕噴淋系統生產廠家，有豐富的經驗為客戶提供高品質的救生艙氣幕噴淋系統及完善的售后服務，如果您想了解最新救生艙氣幕噴淋系統價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
