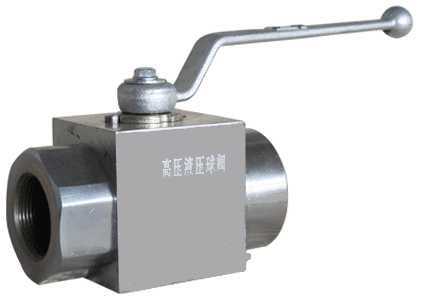

QJ/DN球閥(球型截止閥)說明書

球閥，球形截止閥
用途：球型截止閥用于主管系統，支管路系統發生故障或檢修時，需切斷高壓液流的某工作面的主管路及支管路，而使其他主管路至泵間管路系統仍可正常工作
執行標準：MT419-1995《液壓支架用閥》
組成：本閥主要由閥體、球體、閥桿、手柄和密封裝置組成
技術性能
1、工作壓力：15-20MPa
2、注液時手把力：157N
3、工作介質：含1％-2％M10的乳化液
工作原理
   球形截止閥，它包括帶有閥腔的閥體、間隔設置在閥腔內的兩閥座，以及設置在所述兩閥座之間閥腔內的與閥座形成液密封的球閥，由閥體上表面垂直于閥腔開設的孔內設置有轉軸與球閥相連接，設置在手把內的彈簧座堵和轉軸將手把、復位彈簧與閥體結合為一體。優點在于通用性強，結構簡單，維修方便，使發生誤動作的幾率減小到零。
球型截止閥型號
QJ球型截止閥：QJ-10、QJ-13、QJ-16、QJ-19、QJ-25、QJ-31.5D、QJ-32、QJ-38、QJ-B40、QJ-51、QJ-51K、QJ-B40
(φ10、φ13、φ16、φ19、φ25、φ32、φ31.5、φ38、φ40、φ51)
DN球型截止閥：DN10、DN13、DN16、DN19、DN25、DN32、DN38、DN40、DN51、DN40S、DN50S、DN32SS、DN40SS、DN50SS、DN63、DN65  、DN76
、
四通球形截止閥規格型號

序號	產品名稱	規格型號	備注
1	四通球形截止閥	QJ13/25
2	四通球形截止閥	QJ16/31.6
3	四通球形截止閥	QJ16/38
4	四通球形截止閥	QJ19/32

訂貨須知
①訂貨時須說明產品名稱，型號及其規格，同時說明訂貨數量等
②對特殊要求的產品可協商解決
詢價前須提供以下信息
　?、佼a品名稱 　　②型號　　　?、劭趶?br /> 　?、軌毫Α　　　、蓍y體材質　?、捱B接方式
若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。

卓力工礦是國內知名QJ/DN球閥(球型截止閥)生產廠家，有豐富的經驗為客戶提供高品質的QJ/DN球閥(球型截止閥)及完善的售后服務，如果您想了解最新QJ/DN球閥(球型截止閥)價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：QJ/DN球閥(球型截止閥)發貨時間？ QJ/DN球閥(球型截止閥)售后保障？ QJ/DN球閥(球型截止閥)訂貨需要提供什么信息？

產品標簽：QJ/DN球閥(球型截止閥)| QJ球閥規格
