![[pics:title]](/uploads/allimg/150318/1-15031Q13955213-lp.jpg)
| 型 號 | 通徑/mm | 壓力/MPa |
| CJZ-H（F）10 | 10 |
H：31.5 F：21 |
| CJZ-H（F）15 | 15 | |
| CJZ-H（F）20 | 20 | |
| CJZ-H（F）25 | 25 | |
| CJZ-H（F）32 | 32 | |
| CJZ-H（F）50 | 50 | 21 |
| CJZ-H（F）80 | 80 |
CJZQ-H F球心截止閥連接尺寸
| 型號 | 尺寸/mm | |||||||
| DN | L1 | L2 | L3 | L4 | L5 | D | h | |
| CJZQ-H 10F | 10 | 91 | 37 | 56 | 28.3 | 100 | M8 | 55 |
| CJZQ-H 15F | 15 | 88 | 37 | 65 | 35.4 | 120 | M8 | 59 |
| CJZQ-H 20F | 20 | 97 | 37 | 75 | 43.8 | 140 | M10 | 70 |
| CJZQ-H 25F | 25 | 111 | 48 | 88 | 51.6 | 160 | M12 | 80 |
| CJZQ-H 32F | 32 | 131 | 54 | 105 | 60.1 | 180 | M14 | 87 |
CJZQ-F球心截止閥連接尺寸
| 型號 | 尺寸/mm | ||||||||
| DN | L1 | L2 | L3 | L4 | D1 | D2 | A×B | h | |
| CJZQ-F 50F | 50 | 170 | 75 | 200 | 83.5 | Ф156 | M20 | 120×125 | 140 |
| CJZQ-F 80F | 80 | 225 | 95 | 300 | 113.1 | Ф218 | M24 | 182×182 | 190 |

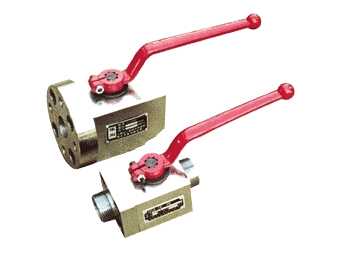

CJZQ-H L球心截止閥連接尺寸
| 型號 | 尺寸/mm | ||||||||
| DN | L1 | L2 | L3 | L4 | D1 | D2 | S×S | h | |
| CJZQ-H 10L | 10 | 1.8 | 38 | 100 | 100 | 20 | M27×1.5 | 56×56 | 55 |
| CJZQ-H 15L | 15 | 1.8 | 41 | 105 | 120 | 24 | M30×1.5 | 60×60 | 59 |
| CJZQ-H 20L | 20 | 2.4 | 47 | 121 | 140 | 30 | M36×2 | 70×70 | 70 |
| CJZQ-H 25L | 25 | 2.4 | 55 | 135 | 160 | 35 | M42×2 | 75×75 | 80 |
| CJZQ-H 32L | 32 | 2.4 | 64 | 160 | 180 | 40 | M52×2 | 90×90 | 87 |
卓力工礦是國內知名CJZ-H（F）球心截止閥生產廠家，有豐富的經驗為客戶提供高品質的CJZ-H（F）球心截止閥及完善的售后服務，如果您想了解最新CJZ-H（F）球心截止閥價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：CJZ-H（F）球心截止閥發貨時間？ CJZ-H（F）球心截止閥售后保障？ CJZ-H（F）球心截止閥訂貨需要提供什么信息？
