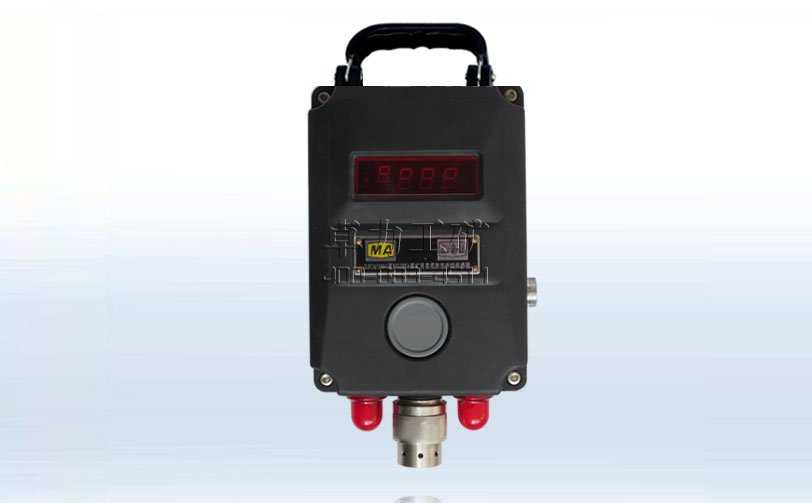

GJG5H型礦用紅外甲烷傳感器說明書

GJG5H型礦用紅外甲烷傳感器(以下簡稱傳感器)用于檢測井下空氣中甲烷含量.它是一種智能型儀表,具有自動調零、自動調節靈敏度等功能,切所有功能都可通過遙控來實現,具有精度高,穩定可靠、使用方便等特點能與KJ70N等煤礦安全監測監控系統配合使用。

GJG5H礦用紅外甲烷傳感器用于檢測煤礦井下空氣中的甲烷含量。該傳感器用于檢測煤礦井下空氣中的甲烷含量。它是一種智能型檢測儀表，具有自動調零、自動調靈敏度等功能,且所有功能均可通過遙控器來實現,具有精度高、穩定可靠、使用方便等特點, 并能與KJ70N等煤礦監測監控系統配套使用。是一種智能型檢測儀表，具有自動調零、自動調靈敏度等功能,且所有功能均可通過遙控器來實現,具有精度高、穩定可靠、使用方便等特點, 并能與KJ70N等煤礦監測監控系統配套使用。
GJG5H礦用紅外甲烷傳感器主要特點
1．特有的非分散紅外探測技術，穩定性大大提高。
2．可用遙控器完成所有功能,實現不開蓋調節。
3．高性能的紅外傳感頭和智能化的補償方法，延長傳感器的使用壽命。

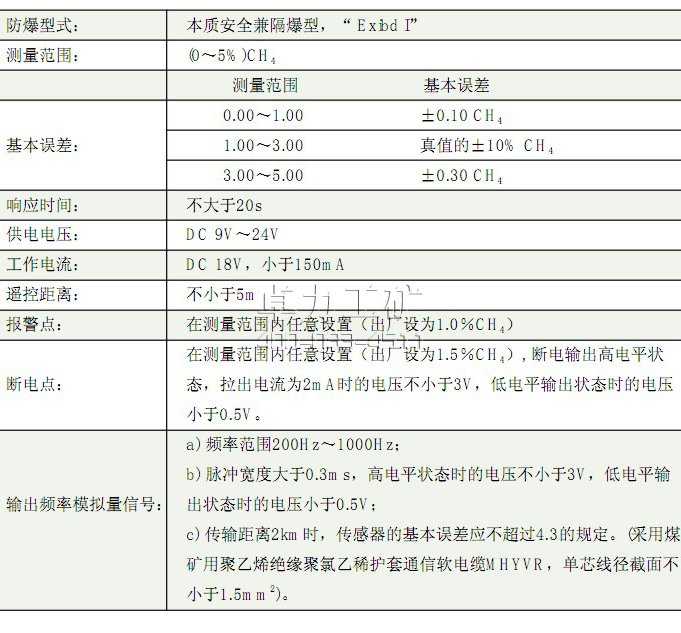

GJG5H礦用紅外甲烷傳感器技術參數
1．防爆型式：本質安全兼隔爆型，標志“ Exib I”
2．測量范圍：0～5%CH 4
3．基本誤差： 見表1
測量范圍基本誤差
0.00～1.00 ±0.10 CH 4
1.00～3.00 真值的±10% CH 4
3.00～5.00 ±0.30 CH 4
4．輸出頻率模擬量信號：
① 頻率范圍：200Hz～1000Hz
②脈沖寬度大于0.3ms，高電平狀態時的電壓不小于3V，低電平輸出狀態時的電壓小于0.5V。
③傳輸距離2km時，傳感器的基本誤差應不超過4.3的規定。(采用煤礦用聚乙烯絕緣聚氯乙稀護套通信軟電纜MHYVR，單芯線徑截面不小于1.5mm 2 )。
5．響應時間：應不大于20s
6．供電電壓：直流9V～24V
7．工作電流：直流18V，小于150mA
8．遙控距離：不小于5m
9．報警點：在測量范圍內任意設置（出廠設為1.0％CH 4 ）
10．斷電點：在測量范圍內任意設置（出廠設為1.5％CH 4 ），斷電輸出高電平狀態，拉出電流為2mA時的電壓不小于3V，低電平輸出狀態時的電壓小于0.5V。
