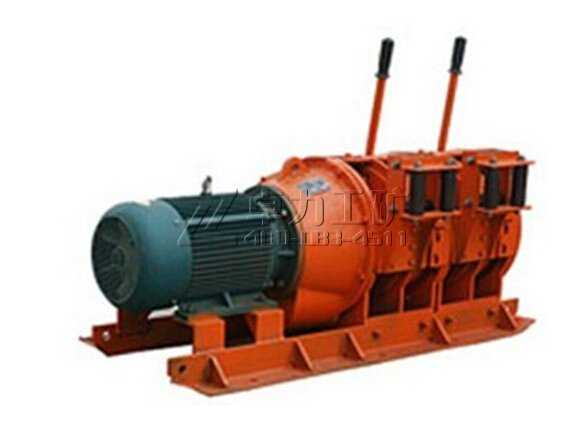

2JPB-22礦用電耙說明書

銷售熱線：132-8008-2001

耙礦絞車主要構成

耙礦絞車有減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機。這些部件分別裝在殼體內外，殼體是一個具有較好鋼性的部件，既起保護、支撐作用，又承受全部載荷。 它用螺栓固定在與基礎相連的二根滑道上。 雙筒絞車有一個主卷筒（裝在右側，即靠近電動機的一側），一個副卷筒（裝在左側）。 三筒絞車有一個主卷筒（裝在中間），二個副卷筒（裝在左邊和右邊）。 三筒絞車也可以裝二個主卷筒（裝在右側和中間），一個副卷筒（裝在左側），每一個卷筒都相應有一個操縱裝置和一個鋼繩導向裝置。

耙礦絞車產品分類及型號意義

耙礦絞車型號有2JPB-7.5，2JPB-15，2JPB-22，2JPB-30。

耙礦絞車（以2JPB-7.5為例）介紹：

2：鋼絲繩卷筒得數量； J：卷揚機類； P：耙礦絞車； B：防爆； 7.5：電動機的功率。

耙礦絞車的技術參數

型號                           2JPB-7.5                        2JPB-15

主鋼絲繩平均拉力：kn       8                               15

主鋼絲繩平均速度:m/s      1.1                             1.1

副鋼絲繩平均速度:m/s       1.5                             1.5

主鋼絲繩直徑:mm             9.3                             12.5

副鋼絲繩直徑:mm            9.3                             11

卷筒直徑:mm                   205                            250

卷筒輪緣直徑:mm            350                            435

卷筒:mm                         80                              125

耙斗容:m3                      0.25                            0.25

外形尺寸:mm            1210*565*490             1525*660*620

重量:kg                          90                               672
