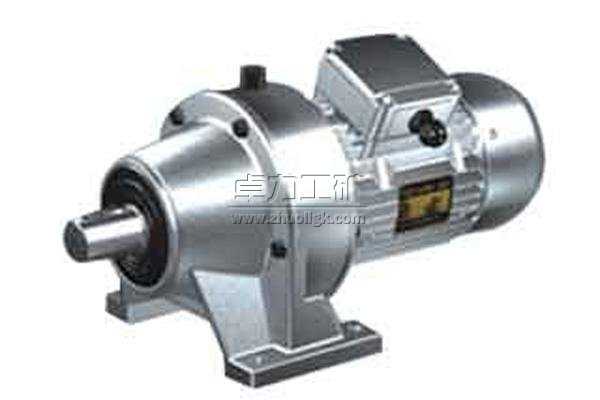

WB系列微型擺線針輪減速機說明書

WB系列微型擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。
該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。

WB系列微型擺線針輪減速機，采用高壓壓鑄鋁合金外殼，采取新的加工工藝，提高了工件精度，提高了工件精度，產品內在質量更優，體積更小，重量更輕，外觀更美。全部使用潤滑脂潤滑，不易漏油，用戶可根據需要在任何角度、方向安裝使用。

產品特點：
1、WB系列擺線減速機采用高速比和高效率單級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
2、結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。
4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
5、設計合理，維修方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。

型號、減速比：
1、單級減速機速比機型有WB65型、WB85型、WB100型、WB120型、WB150型;
　   減速比分別有9、11、17、23、29、35、43、59、71、87。
2、雙級減速比機型有WBE1065型、WBE1285、WBE1510型;
　  減速比分別有121、187、289、385、473、595、731、989、1225、1849。

型號及表示法
WB100-WD-43-250 表示微型擺線針輪減速機，機型號為100，單級減速，臥室安裝帶電機型，減速比43，電機功率250W。
WB85-L-35 表示微型擺線針輪減速機，機型號為85，單級減速，立式安裝，雙軸型，減速比35。
WBE1065-LD-121-60 表示微型擺線針輪減速機，機型號為1065，雙級減速，立式安裝帶電機型，減速比121，電機功率60W

技術參數：
功率：0.04KW～3KW
轉矩：25N·m～250N·m
傳動比：
單級：9-87
雙級：121-1849

安裝尺寸圖:
WB擺線針輪減速機安裝尺寸圖
