DBY/DCY型硬齒面圓錐圓柱齒輪減速器說明書

概述
DBY、DCY型硬齒面圓錐圓柱齒輪減速器是按JB/T9002標準生產制造，輸入、輸出軸呈垂直狀態布置的外嚙合傳動機構。傳動齒輪采用優質合金鋼，經滲碳淬火、磨齒等工藝制造，精度6級，硬度可達HRC60。具有體積小、重量輕、承載能力大、效率高、壽命長、噪音低等特點。主要應用于帶式輸送機及各種運輸機械，也可用于冶金、礦山、化工、煤炭、建材、石油等各種通用機械。
    工作條件
    a、輸入軸最高轉速不大于1500r/min ；
    b、齒輪圓周速度不大于20r/s ；
    c、工作環境溫度為-40～+45℃。當環境溫度低于0℃時，啟動前潤滑油應加熱。


    型式與標記
    型式
    (1)DBY型為二級傳動，DCY型為三級傳動。DBY型和DCY型第一級傳動為格里森弧齒錐齒輪，第二、第三級傳動為漸開線圓柱斜齒輪。
    減速器按出軸形式可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六種裝配型式，按旋轉方向可分順時針（S）和逆時針(N)兩種方向，Ⅲ、Ⅳ、Ⅴ、Ⅵ型可裝制動或逆制裝置。如圖。

中硬齒面圓錐圓柱齒輪減速器DBZ為二級傳動，DCZ為三級傳動。除型號、材料、齒輪精度、承載能力不同外，其它要求均與DBY、DCY型相同。

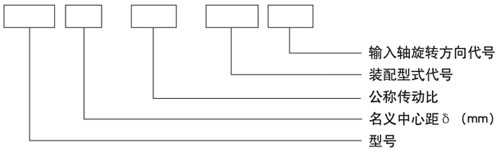

     標記示例

名義中心距為280mm，公稱傳動比為31.5，裝配型式第Ⅲ種，輸入軸順時針方向旋轉的三種傳動減速器標記為DCY280-31.5-ⅢS。
