刮板機中部槽說明書

刮板機中部槽產品介紹
刮板機中部槽是刮板輸送機的機身，由中板和槽幫鋼等組成，上槽運煤下槽供刮板鏈返程用。傳統刮板機中部槽的中板對接后表面的平面度有較大誤差，增大了刮板運行阻力，加速了中板的非正常磨損。我公司生產的耐磨刮板機中部槽和普通型的相比，其使用壽命平均延長了2-3倍，大幅度減少了返修工作量，顯著提高了煤礦經濟效益。

刮板機中部槽用途：
中部槽是刮板輸送機的主要部件，它既是刮板鏈的運行軌道，又是采煤機的運行的軌道，還是煤載的運行通道。刮板輸送機的中部槽是物料的承載部分，運行過程中承受煤、刮板和鏈條的劇烈摩擦，是使用量和消耗量最大的部件。

刮板機中部槽連接方式：中部槽與中部槽之間采用啞鈴銷或鍛造大環（長環、日字環）聯接。

刮板機中部槽結構組成：
刮板機中部槽由槽幫鋼、中板、連接銷組焊而成。
· 中板鏈道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用壽命。
· 中部槽槽幫鋼采用冷壓槽幫鋼或軋制槽幫鋼兩種。
冷壓槽幫鋼組成的中部槽由8mm厚的冷壓槽幫和6mm厚的中板焊接而成。
軋制槽幫鋼組成的中部槽由8mm厚的軋制槽幫和6mm厚的中板焊接而成，長度均為1200mm。
· 槽幫一端焊有連接銷，連接銷插入相鄰中部槽幫凹槽中，實現互相定位。中部槽可在水平面內偏移3°以適應工作面底板起伏不平和機器整體推移的需要。
· 根據需要，每節中部槽上可焊有擋煤板的支座，將擋煤板裝上，提高輸送量。
綜采中部槽由擋板槽幫、鏟板槽幫、中板、接口板、封底板、軌座及聯接板等組成。槽幫采用優質合金鋼鑄造而成，從而可以保證高可靠性和過煤量的要求。

刮板機中部槽分類：
按制作形式可以分為：普通中部槽、開天窗中部槽。
按刮板輸送機型號可以分為：630中部槽、730中部槽、830中部槽、880中部槽、1000中部槽等。
中部槽按主機廠不同可以分為：西北奔牛中部槽、張家口煤機中部槽、山東礦機中部槽、山西煤機廠中部槽、鄭煤機中部槽。

刮板機中部槽產品特點
1. 抗沖擊力高于中板 16Mn 鋼板，不開裂，不剝落。
2. 平均硬度為 HRC60-70 ，為中板的三倍以上。
3. 摩擦系數比中板降低 50% 。
4. 耐酸耐堿耐鹽水腐蝕性是 16Mn 鋼板的10 倍以上。
5. 按照刮板運行方式經計算合理布局，使運行阻力和噪音降至很低。
6. 槽經熔覆處理后，整體強度增強，受力后不容易發生變形。

刮板機中部槽參數
規格型號 主要尺寸（mm） 錳板厚度（mm）
SGB630/150C 長：1500 寬度：630 14
SGB620/40T 長：1500 寬度：620 10
SGB620/40Z 長：1500 寬度：420 10
SGB420/30 長：1200 寬度：420 8（6）
SGD420/22-30 長：1200 寬度：420 8（6）
SGB26 長：1200 寬度：420 8（6）
SGD320/17B 長：1200 寬度：320 6

鑄造中部槽，一般適用于綜采刮板輸送機，配套主機廠家主要有西北煤機（寧夏天地奔牛）、張家口煤機、山東礦機、山西煤機廠等廠家。公司生產的刮板機鑄造槽幫及鑄造中部槽主要有：630、730、764、800、830、900、1000、1200等。客戶提供主機廠中部槽圖號或者提供圖紙，可以進行加工定制。

卓力工礦是國內知名刮板機中部槽生產廠家，有豐富的經驗為客戶提供高品質的刮板機中部槽及完善的售后服務，如果您想了解最新刮板機中部槽價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：刮板機中部槽發貨時間？ 刮板機中部槽售后保障？ 刮板機中部槽訂貨需要提供什么信息？

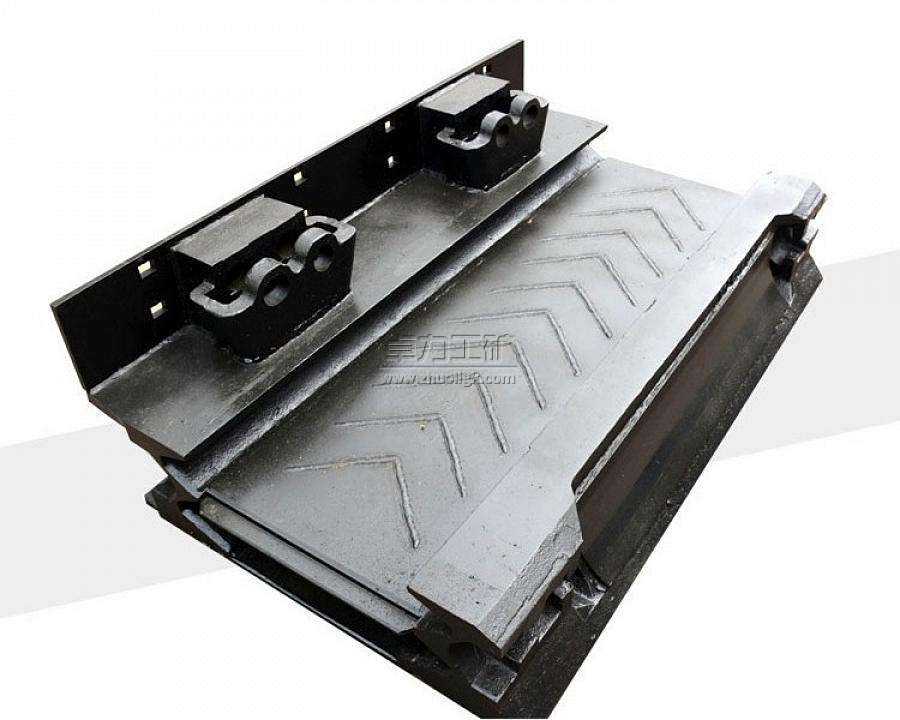

產品標簽：刮板機中部槽| 耐磨刮板機中部槽[圖片]
