刮板機用減速器說明書

刮板機用減速機產品介紹
減速機是一種動力傳達機構，利用齒輪的速度轉換器，將電機（馬達）的回轉數減速到所要的回轉數，并得到較大轉矩的機構。在用于傳遞動力與運動的機構中，減速機的應用范圍相當廣泛。幾乎在各式機械的傳動系統中都可以見到它的蹤跡，從交通工具的船舶、汽車、機車，建筑用的重型機具，機械工業所用的加工機具及自動化生產設備，到日常生活中常見的家電，鐘表等等。其應用從大動力的傳輸工作，到小負荷，精確的角度傳輸都可以見到減速機的應用，且在工業應用上，減速機具有減速及增加轉矩功能。因此廣泛應用在速度與扭矩的轉換設備。

主要作用：
1、降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩；
2、減速同時降低了負載的慣量，慣量的減少為減速比的平方。
工作原理：
減速機一般用于低轉速大扭矩的傳動設備，把電動機、內燃機或其它高速運轉的動力通過減速機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪來達到減速的目的，普通的減速機也會有幾對相同原理齒輪達到理想的減速效果，大小齒輪的齒數之比，就是傳動比。

JS系列減速機：
產品型號可根據客戶需求制定

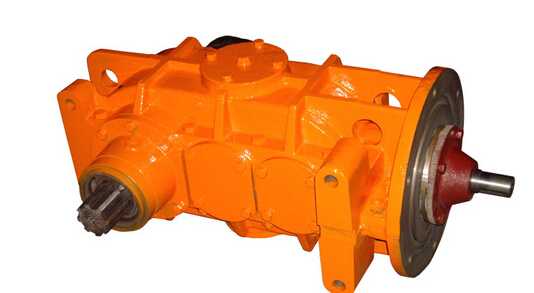

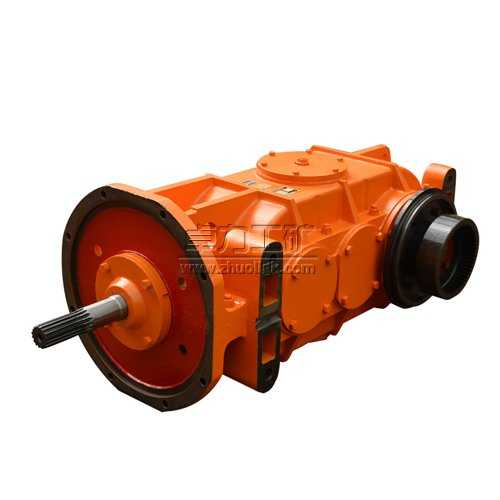

JS系列減速機是平行布置式三級傳動圓錐圓柱齒輪減速機，主要適用于煤礦井下工作面的刮板輸送機和順槽式轉載機。
1）中心距、公稱傳動比等主要參數均已優化設計，主要零部件互換性好。
2）齒輪均采用優質合金鋼經滲碳、淬火而成，齒面硬度達HRC54-62。
3）體積小、重量輕、精度高、承載能力大、效率高、壽命長、可靠性高、傳動平穩、噪聲低。


輸送機用減速器系列產品參數
序號	型號	型式	功率/kW	配套電機功率/kW	速比								用途
1	JS15	三級圓錐圓柱齒輪傳動	15	10-15	19.77								刮板機、皮帶機
2	JS18.5	三級圓錐圓柱齒輪傳動	18.5	15-18.5	24.95								刮板機、皮帶機
3	JS30	三級圓錐圓柱齒輪傳動	30	18.5-30	22.24								刮板機、皮帶機
4	JS40	三級圓錐圓柱齒輪傳動	40	30-40	15.14	18.4494				24.56			刮板機、轉載機、皮帶機
5	JS75	三級圓錐圓柱齒輪傳動	75	40-70	15.76	19.414				24.437		26.56	刮板機、轉載機、皮帶機
6	JSP90	三級圓錐圓柱齒輪傳動	90	70-90	23.55								皮帶機
7	JS110	三級圓錐圓柱齒輪傳動	110	90-110	25.38			29.362					刮板機、轉載機
8	JS110	平行布置行星齒輪傳動	110	90-110	23.99			29.755					刮板機、轉載機
9	JSP125	三級圓錐圓柱齒輪傳動	125	75-125	24.645								皮帶機
10	JS132	三級圓錐圓柱齒輪傳動	132	110-132	25.44	27.38				30.667			刮板機、轉載機
					23.6789			32.677
					23.28			29.285
11	JS132	平行布置行星齒輪傳動	132	110-132	30.472	36.06				40.4			刮板機、轉載機
12	JX132	垂直布置行星齒輪傳動	132	110-132	29.647								刮板機、轉載機
13	JS160	三級圓錐圓柱齒輪傳動	160	132-160	25.238	29.948				39.737			刮板機、轉載機
14	JX160	垂直布置行星齒輪傳動	160	132-160	29.647								刮板機、轉載機
15	JSP160	三級圓錐圓柱齒輪傳動	160	132-160	19.867								皮帶機
16	JS200	三級圓錐圓柱齒輪傳動	200	160-200	22.98	27.223				27.635			刮板機、轉載機
					27.727	33.158				38.8
17	JS200	平行布置行星齒輪傳動	200	160-200	25.9	28.288				30.136	36.737		刮板機、轉載機
18	JX200	垂直布置行星齒輪傳動	200	160-200	27.218			36.737					刮板機、轉載機
19	JS250	三級圓錐圓柱齒輪傳動	250	200-250	30.1938		3.54						刮板機、轉載機、破碎機
20	JX250	垂直布置行星齒輪傳動	250	200-250	35.788								刮板機、轉載機
21	JS315	平行布置行星齒輪傳動	315	250-315	29.858			33.16					刮板機、轉載機
					27.46			33.147
22	JX315	垂直布置行星齒輪傳動	315	250-315	33.147								刮板機、轉載機
23	JS375	平行布置行星齒輪傳動	375	315-375	24.255			33.147					刮板機、轉載機
24	JX375	垂直布置行星齒輪傳動	375	315-375	33.147								刮板機、轉載機
25	JS400	平行布置行星齒輪傳動	400	375-400	27.46	33.16				38.25	3.54		刮板機、轉載機、破碎機
26	JX400	垂直布置行星齒輪傳動	400	375-400	38.25								刮板機、轉載機
27	JS525	平行布置行星齒輪傳動	525	400-525	30.56	36.15				38.97			刮板機、轉載機
28	JX525	垂直布置行星齒輪傳動	525	400-525	30.38								刮板機、轉載機
29	JS700	平行布置行星齒輪傳動	700	525-700	37.94								刮板機、轉載機
30	JX700	垂直布置行星齒輪傳動	700	525-700	37.94								刮板機、轉載機
31	JS800	平行布置行星齒輪傳動	800	700-800	39.83								刮板機、轉載機
32	JS855	平行布置行星齒輪傳動	855	800-855	39.83								刮板機、轉載機
33	JX855	垂直布置行星齒輪傳動	855	800-855	37.45								刮板機、轉載機
34	JS1000	平行布置行星齒輪傳動	1000	855-1000	28.43				37.45				刮板機、轉載機
35	JX1000	垂直布置行星齒輪傳動	1000	855-1000	28.405								刮板機、轉載機
36	JS1200	平行布置行星齒輪傳動	1200	1000-1200	33.37								刮板機、轉載機
37	JX1200	垂直布置行星齒輪傳動	1200	1000-1200	30.38								刮板機、轉載機
