塞尺說明書

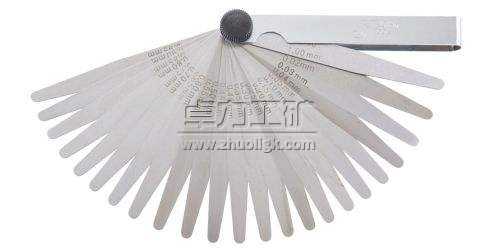

塞尺產品簡介
塞尺又名精密塞尺、間隙塞尺、間隙塞片、間隙片、厚薄規、測微片、測量塞尺、塞尺片。
測量間隙的薄片量尺。塞尺由一組具有不同厚度級差的薄鋼片組成的量規。塞尺用于測量間隙尺寸。
塞尺又稱測微片或厚薄規，是用于檢驗間隙的測量器具之一，橫截面為直角三角形，在斜邊上有刻度，利用銳角正玄直接將短邊的長度表示在斜邊上，這樣就可以直接讀出縫的大小了。塞尺使用前必須先清除塞尺和工件上的污垢與灰塵。使用時可用一片或數片重疊插入間隙，以稍感拖滯為宜。測量時動作要輕，不允許硬插。也不允許測量溫度較高的零件。

用途：
塞尺主要用來檢驗機床特別緊固面和緊固面、活塞與氣缸、活塞環槽和活塞環、十字頭滑板和導板、進排氣門頂端和搖臂、齒輪嚙合間隙等兩個結合面之間的間隙大小。

在檢驗被測尺寸是否合格時，可以用通止法判斷，也可由檢驗者根據塞尺與被測表面配合的松緊程度來判斷。塞尺一般用不銹鋼制造，最薄的為0.02毫米；最厚的為3毫米。自0.02～0.1毫米間，各鋼片厚度級差為0.01毫米;自0.1～1毫 米間，各鋼片的厚度級差一般為0.05毫米；自1毫米以上，鋼片的厚度級差為1毫米。

塞尺規格分為內貿塞尺、和外貿塞尺兩種　　
塞尺精度為+7μm -5μm 　　
組套塞尺材質：熱處理彈簧鋼片，鍍鉻外殼，標準螺絲母連接。　　
組套塞尺每片印有公制示值

塞尺參數
塞尺片數為20片。
長度有100150200300400500。
厚度：0.05；0.10；0.15；0.20；0.25；0.30；0.40；0.50；0.60；0.70；0.80；0.90；1.00mm。
厚度公差： 0.05(±0.003)；0.10(±0.004)；0.15(±0.005)；0.20-0.22(±0.006)；0.25-0.30(±0.007)；0.40(±0.009)；0.50-0.60(±0.010)；0.70(±0.012)；0.80-1.00(±0.013)；
塞尺重量650。

塞尺使用方法
(1)用干凈的布將塞尺測量表面擦拭干凈，不能在塞尺沾有油污或金屬屑末的情況下進行測量，否則將影響測量結果的準確性。　　
(2)將塞尺插入被測間隙中，來回拉動塞尺，感到稍有阻力，說明該間隙值接近塞尺上所標出的數值；如果拉動時阻力過大或過小，則說明該間隙值小于或大于塞尺上所標出的數值。　　
(3)進行間隙的測量和調整時，先選擇符合間隙規定的塞尺插入被測間隙中，然后一邊調整，一邊拉動塞尺，直到感覺稍有阻力時擰緊鎖緊螺母，此時塞尺所標出的數值即為被測間隙值。
塞尺使用注意事項
(1)不允許在測量過程中劇烈彎折塞尺，或用較大的力硬將塞尺插入被檢測間隙，否則將損壞塞尺的測量表面或零件表面的精度。 　　
(2)使用完后，應將塞尺擦拭干凈，并涂上一薄層工業凡士林，然后將塞尺折回夾框內，以防銹蝕、彎曲、變形而損壞。 　　
(3)存放時，不能將塞尺放在重物下，以免損壞塞尺。
