GFY15煤礦用風速傳感器說明書

一、產品簡介：
GFY15型礦用風速傳感器是適用于煤礦井下通風巷道，風口，扇風機井口等巷道中測量風速的固定式本質安全型傳感器。
卓力GFY15型礦用風速傳感器滿足《加強煤與瓦斯突出事故監測和報警工作的通知》（安監總煤裝〔2013〕28號）的要求，能夠實現對采掘工作面、工作面進回風巷道以及采區回風巷、總回風巷的通風參數的有效監測。

二、產品功能：
該傳感器采用壓差原理，具有無可動部件，可靠性高，工作溫度范圍寬，準確度高等優點。
傳感器電路采用單片機電路設計，能就地顯示風速值，并有多種輸出信號制式，供遠程采集。
傳感器的電源電路采用開關電源，使整機功耗更低，有利于提高分站和傳感器之間的傳輸距離。
能遙控調校零點和靈敏度，并具有故障自檢功能。

三、產品優勢：
1. 采用進口敏感元件，測量范圍廣、精度高、長期穩定性好；
2. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸的電磁干擾；
3. 采用全新開關電源，整機功耗更低，傳感器傳輸距離更長；本安參數更小，兼容各大系統。
4. 采用單片機和集成電路，電路結構簡單，性能可靠便于維修和調試。

四、技術參數：

環境參數
a) 環境溫度：0℃～40℃；
b) 平均相對濕度：≤ 98%(+25℃)；
c) 大氣壓力：80 kPa～106 kPa；
d) 貯存溫度：-40～+60℃
e) 無顯著振動和沖擊的場所；
f) 煤礦井下，有瓦斯或煤塵爆炸性混合物的場所。
技術參數
電氣性能
a) 額定工作電壓：18V。
b) 工作電流：≤100mA。
風速信號輸出制式
a) 頻率信號：200Hz～1000Hz（脈沖寬度大于0.3ms）（優選）；
b) 數字信號：RS485；
c) 電流信號：1～5mA。
傳感器采用數字信號顯示，其分辨率為0.1 m/s。
測量范圍：0.3m/s～15m/s。
基本誤差：≤±0.2m/s。
電源電壓波動范圍：9～24V。
傳感器到分站和電源箱的最大傳輸距離：2km。

防爆型式：本質安全型，防爆標志ExibI

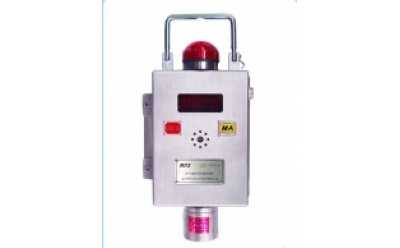

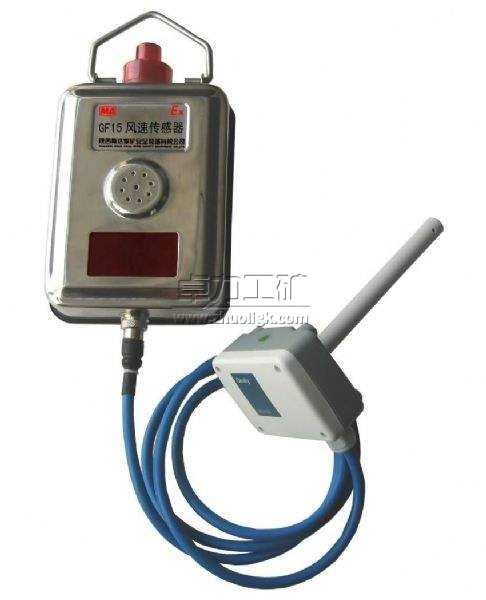

五、實物圖：
