FWQB風動渦輪潛水泵說明書

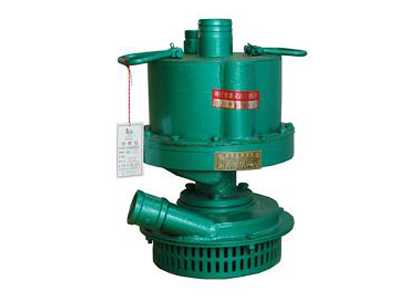

風動渦輪潛水泵
一、風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。
風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。
風動渦輪潛水泵突破了往日的設計思想，采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

二、FWQB風動渦輪潛水泵技術參數表
型號 最大揚程(m) 最大流量(m³/h) 耗風量(m³/min) 額定轉速(r/min) 外形尺寸高×直徑(mm) 重量(kg)
FWQB70-30 70 30 0.3-3.7 5300 350×260 20
FWQB50-25 50 25 0.3-3.0 4800 350×260 18
FWQB30-18 30 18 0.3-2.2 3600 350×260 15

三、風動渦輪潛水泵特點
1、無級調速。只要控制節流閥開啟程序，即控制氣體流量，就可以實現無級調速。
2、使用可靠，經久耐用，不受溫度及震動的影響，安裝、操作、簡單。
3、設有消音裝置，噪音小，維修方便，易損件小。
4、風動渦輪潛水泵具有較高的起動力矩和幾乎瞬時升到全速工作的能力。
5、適應能力強。適應于排放清水、濁水（泥漿、泥砂、煤渣水），重量輕。

四、結構與工作原理
FWB35-18A型風動渦輪潛水泵主要由泵殼、泵軸、渦輪、限速和消音裝置等部件組成，泵殼由泵蓋、泵體組成。渦輪由葉片和輪殼輪芯等組成，水輪的密封采用兩個骨架油封封閉式密封。該泵：以壓縮空氣為動力源，壓縮空氣經進風管、噴嘴進入渦輪氣室，推動渦輪旋轉，從而驅動泵軸帶水輪旋轉進行排水工作。而余氣經消音排風罩排出，罩內的消音裝置可吸收部分噪音，大大降低了噪音對人身的危害。當水深超過水泵的高度時可在余風管上接內徑2寸半膠管，將余氣排入空中。
該泵內有限速裝置，當空載運轉時，轉速急劇增加，此時限速裝置的磨擦輪將自動漲開與摩擦套緊緊相貼，產生磨擦力達到限速的目的，使最高速度不超過7400r-min,從而避免機器損壞。當轉速降低時，磨擦輪恢復原狀，又可正常排水。

五、使用維護注意事項
1、使用該泵之前，須在地面負荷試運轉一次，風力為0.6mpa時，水泵工作十分鐘左右，檢查運轉是否正常。
2、風動渦輪潛水泵使用內徑為Ø50mm膠管與排水管聯接，使用內徑Ø25mm膠管與泵進風管聯接時，應注意管接頭的清潔，避免矸石粉渣進入泵中。
3、嚴禁空載運轉。因該泵是利用磨擦輪限速，空運轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。
4、檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。
5、該泵使用GB491-87II號鈣基潤滑，運轉300小時左右應拆開清洗加油，不用時須推護涂油。
6、運轉正常，但流量下降或不上水時，須拆檢維修或換件，嚴禁用大錘、鎬等物敲打泵殼。

六、易損件代號名稱規格材料數量備注
HG4-692-67滑架式橡膠油油封Sg45×25×102常換易損件GB276-82單列向心球軸承2041一般易損件BG276-82單列向心球軸承2051一般易損件WB4-15磨擦輪451一般易損件EB4-16磨擦輪Ht2001一般易損件WB4-21水輪Z181常換易損件
