CWG-SD瓦斯抽放管路手動放水器說明書

CWG-SD型瓦斯抽放管路手動放水器，適用于瓦斯排放和利用系統的主管、干管、支管的自動放水。負壓手動放水器是煤礦瓦斯抽放系統不可缺少的自動放水裝置。

CWG-SQ瓦斯抽放（采）管路所用負壓手動放水器 型號含義
CWG-SQ負壓手動放水器型號為CWG-SQ，
C指瓦斯抽放（采）中抽放（采）的簡稱；
W瓦斯管道中瓦斯的簡稱；
G指瓦斯抽放管路中管路的簡稱；
SD是手動的簡稱

CWG-SQ負壓放水器產品結構

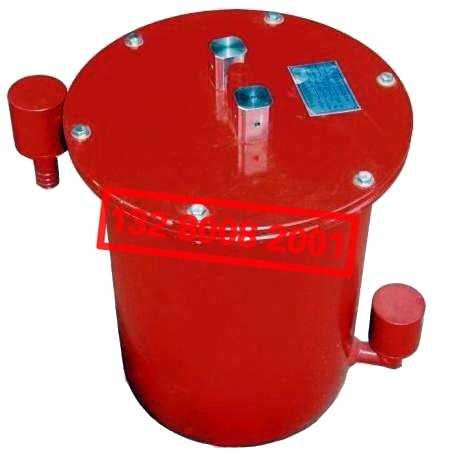

CWG-SQ負壓手動放水器主要由耐壓筒體、進水閥、進氣閥、放水閥等部件構成。

CWG-SQ負壓放水器工作原理
放水器的進水管與瓦斯管路連接通，負壓管路開啟，保證管路中的 水能順利進入到放水器的筒體內，當水位上升到筒體限高處（可以通過 視察窗觀看），由排放隊專門人員打開放水器底部的放水口，關閉放水 器的進水口；等待筒體內的水全部排除后，再關閉進水閥門，同時打開 進水閥門，此時就可以繼續收集水，就這樣間隙性放水。

CWG-SQ負壓放水器參數性能
外形尺寸（長×寬×高）： 415*350*440 mm
適用壓力范圍： -0.3Mpa～+0.3Mpa
手動放水量： ≤23 L/次
重 量： 約31.5kg

手動放水器的安裝方法
本產品應當安裝在管路的低洼處。
進水管路安裝，采用2吋的耐壓黑布膠管與手動放水器的進水閥（1.5吋馬牙扣管）連接。
 耐壓黑布膠管另一端與瓦斯抽放管路底部焊接的1.5吋馬牙扣管連接。
