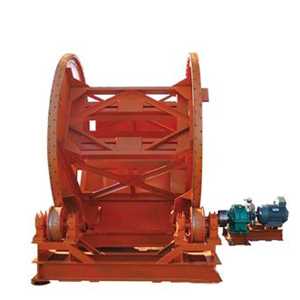

翻車機說明書

翻車機又名翻罐籠，是礦山和煤礦使用固定式礦車運輸中轉的主要卸料設備,具有生產效率高、使用簡單、安全可靠等特點！
翻車機指一種用來翻卸鐵路敞車散料的大型機械設備，可將有軌車輛翻轉或傾斜使之卸料的裝卸機械，作業效率高，環保性能好，適用于運輸量大的港口和冶金、 煤炭、 熱電等工業部門。
礦井下的礦車也大多用小型翻車機卸車。礦山企業采用礦車運輸煤炭或矸石時，翻車機系統作為高效的卸車設備,被廣泛的使用。單車翻車機的效率一般在18-25節車廂每小時。為提高效率，多節翻車機采用不摘鉤敞車。

【結構組成】
翻車機系統設備由翻車機、重車調車機、空車調車機、遷車臺、夾輪器等設備組成。
重車調車機是翻車機系統成套設備中的輔助設備之一,用來撥送運煤車皮,并使其在規定的位置上定位,其工作方式是將重車皮撥進翻車機規定位置,以便翻車機完成翻轉作業,并將空車皮送入遷車臺. 重車調車機主要由齒條道軌、車體、驅動裝置、液壓系統、固定輪、導向輪、彈性輪和撥車臂等組成, 撥車臂可上下往復運動。
各種翻車機都由金屬構架、驅動裝置和夾車機構組成，用交流電機驅動。


【工作原理】
其原理是將敞車翻轉到170-180度將散料卸到地下的地面皮帶上，由地面皮帶機將卸下的散料運送到需要的地方。

翻車機分類方法
1.翻車機可分為電動、液壓，液壓性能比較穩定； 3.翻車機系統按車輛流程分為貫通式布置或折返式布置兩種形式；
4.翻車機的形式主要有轉子式和側傾式。系統中的翻車機設備因結構不同，分為“C”型轉子式翻車機、 “O”型轉子式翻車機、側傾式翻車機。
　其中使用最多的是轉子式翻車機。轉子式翻車機的特點是自重輕尺寸小。但地面土建費用比較大。
　側傾式翻車機使用的比較少。其特點是自重比較大，消耗功率大，土建的費用相對要小一些。
    O型轉子式翻車機（FZJ100型）早期翻車機產品，設備結構較復雜，整體剛性好，驅動功率較大，平臺移動靠車。適合配備鋼絲繩牽引的重車鐵牛調車系統。
5 翻車機又可分轉筒式、側卸式、端卸式和復合式 4種
FD電動翻車機技術參數表：
翻車機主要規格為：FDZ（B）Z（Y）-1（1.5）/6（9）。


FY液壓翻車機技術參數表

型號	電機功率	每分鐘 翻車次數	礦車噸位	輪距(mm)	滾筒參數		重量（kg）
					直徑（mm）	長度（mm）
FY-1/6	10KW	1-6次(可調)	1T	600	2500	2200	9500
FY-1/9	10KW	1-6次(可調)	1T	900	2500	2200	9500
FY-1.5/6	11KW	1-6次(可調)	1.5T	600	2700	2600	10500
FY-1.5/9	11KW	1-6次(可調)	1.5T	900	2700	2600	10500
FY-2/6	11KW	1-6次(可調)	2T	600	2900	3000	11200
FY-2/9	11KW	1-6次(可調)	2T	900	2900	3000	11200
FY-3/6	13KW	1-6次(可調)	3T	600	3000	3600	11400
FY-3/9	13KW	1-6次(可調)	3T	900	3000	3600	11800

翻車機安裝要求
1.機體縱向中心線與設計中心線重合度小于5MM；
2.主從動軸水平度在0.25%以內且傾斜方向一致；
3.主從動軸的水平間距在±2mm以內;
4.制動閘制動時,用尺檢查控制大滾圈與主動托輪間隙應在 1~3mm以內

卓力主要生產：翻車機，高位翻車機，C型翻車機，O型翻車機、FGY液壓高位翻車機，電動翻車機等多類翻車機系列產品。
