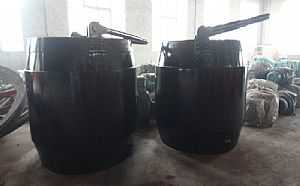

座鉤式吊桶說明書

使用范圍及特點：吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時，還可作排水用。

座鉤式吊桶的用途：吊桶是立井井筒開鑿期間提升矸 石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時，還可作排水用。

座鉤式吊桶是礦山立井施工中用于運送混凝土的專用設備，它適用于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。
座鉤式吊桶特別對用凍結施工深表土層時、不能使用輸料管下料時，更適合，座鉤式吊桶是煤礦鑿井期間安全生產必不可少的。舊式底卸式吊桶在使用過程中顯得笨拙，操作不方便，卸料不完全等缺點。本產品在原有的技術上改革創新，擺脫了這些缺點，提高了輸送混凝土的速度，操作簡便，在出料口的弧行板面設有橡膠板，保證了出料口部的密封性和漿液不泄露，同時也延長了吊桶的使用壽命，對避免和防止在煤礦立井期間不安全的隱患發生有著十分重要的意義，因此將該項技術推廠應用，順應煤礦安全生產和發展的趨勢和需求。

座鉤式吊桶輸送混凝土的優點

1、卸料快，操作簡便。

2、安全可靠。

3、混凝土的水灰比能得以充分保證。比用管道輸送的優點是無離析現象。

4、在完成一個段高的砌壁工作后，工作面清理工作量小，從而砌壁速度快。

5、矸石吊桶在翻轉卸料時對吊盤沖擊大，底卸式吊桶則無此弊端，且不須在吊盤上設專人司摘掛鉤工作，因而能節省人時。

6、能適應各種砌壁工藝。

座鉤式吊桶需要配鉤頭裝置使用，礦用吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。

座鉤式吊桶應用要求

1. 使用前應檢查銷軸的螺母及開口銷是否松動損壞脫落、銷軸桶梁轉動處是否銹蝕、轉動是否靈活，有缺件及時更換。使用時各轉動處應加油潤滑，避免零件之間的干磨損。

2.座鉤式吊桶桶體上的四個鉤環，主要供提升時穩定、移動及更換吊桶時操作之用。

3. 桶梁掛鉤處磨損量達到下列情況時，建議更換： ⑴ 容積4m³以上（含4m³）吊桶桶梁磨損量小于垂直方向設計直徑10mm時；

⑵ 3m³以下（含3m³）的吊桶桶梁磨損量小于垂直方向設計直徑12%時。

4. 使用期間應有專人對桶梁、銷軸、耳環、鉚釘、焊縫進行檢查。

5.座鉤式吊桶適用于自動翻矸裝置。座鉤式吊桶的桶底是雙層桶底，桶底中間有中心圓孔，是為自動翻矸時與鉤子配合所用，吊桶規格不同，雙層桶底中心孔幾何尺寸也不同，使用時只需參照吊桶圖樣式對自動翻矸裝置的托架寬度與支撐高度加以修改即可。掛鉤式吊桶無雙層桶底，適用于人工掛鉤翻矸，

6. 為防止桶梁砸手，應在桶梁落腳的桶口處焊上四個桶梁支撐板塊。

座鉤式吊桶保養、維修

用戶應定期檢查桶梁耳柄、內外耳環板孔壁、桶梁掛鉤段圓弧、銷軸軸頸等處的潤滑及磨損情況，經常處于干摩擦狀態時會加劇磨損，當磨損量達到第五條中的相關規定時，建議更換。當桶體壁凹凸不平嚴重、彎曲變形、銹蝕嚴重、桶壁減薄、局部焊縫開裂，應進行檢修再用。貯存半年以上，使用前進行檢查、保養。

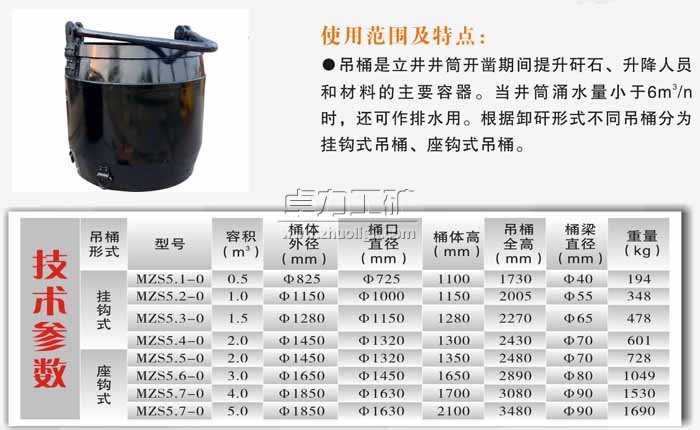

座鉤式吊桶技術參數
